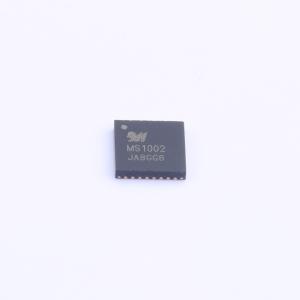

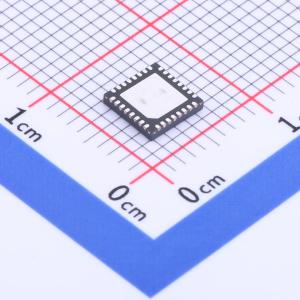

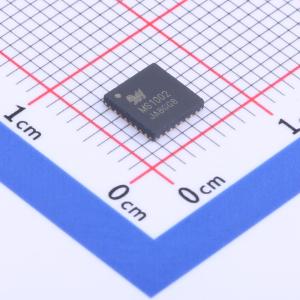

温馨提醒：图片仅供参考，商品以实物为准
MS1002
旧版引脚定义 高精度时间测量(TDC)电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MS1002是新一代TDC产品。它具有更高的精度和更小的封装，尤其适合于低成本的工业应用领域。MS1002具有高速脉冲发生器，停止信号使能，温度测量和时钟控制等功能，这些特殊功能模块使得它尤其适合于超声波流量测量和热量测量方面的应用。
- 品牌名称
- 杭州瑞盟
- 商品型号
- MS1002
- 商品编号
- C1509081
- 商品封装
- QFN-32
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 实时时钟(RTC) | |
| 接口类型 | SPI | |
| 工作电压 | 1.8V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 工作电流 | 4.5uA | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 150nA |
商品概述
MS1002是新一代TDC产品。它具有更高的精度和更小的封装，尤其适合于低成本的工业应用领域。MS1002具有高速脉冲发生器，停止信号使能，温度测量和时钟控制等功能，这些特殊功能模块使得它尤其适合于超声波流量测量和热量测量方面的应用。
商品特性
- 测量范围1：
- 双通道，典型分辨率可达50ps rms
- 测量范围0 - 1.8us
- 间隔脉冲对分辨能力为15ns，每个通道可进行4次采样
- 可测量4次采样中任意2个采样之间的时间间隔
- 输入信号可以选择上升沿/下降沿单独触发，或者上升沿和下降沿同时触发
- 停止信号使能窗口可提供准确的stop使能
- 测量范围2：
- 单通道，典型分辨率可达50ps rms
- 测量范围500ns - 4ms
- 间隔脉冲对分辨能力为两个校准时钟周期，可进行3次采样
- 输入信号可以选择上升沿/下降沿单独触发，或者上升沿和下降沿同时触发
- 3次采样中分别由三个去噪声窗口过滤
- 温度测量单元：
- 两个或者四个传感器
- 可选择PT500/PT1000或者更高的温度传感器
- 有效分辨率可达16位（每个铂金温度传感器的分辨率可达0.004℃）
- 超低的电流消耗（每30秒测量一次时，电流只有0.08μA）
- 4线SPI通信接口
- 32脚封装
- I/O电压：1.8V - 5.5V
- Core电压：1.8V - 3.6V
- 最大1MHz的连续数据输出率
- 温度范围 -40℃ - 125℃
- 脉冲发生器
- 时钟校准单元
- 精确停止脉冲使能窗口上升沿/下降沿单独触发或者上升沿和下降沿同时触发
应用领域
- 超声波热量表，水表
- 激光测距
- 超声波密度仪
- 磁致伸缩仪
- 激光扫描仪
- ATE(自动测试系统)
- OTDR(光纤时域测试系统)
