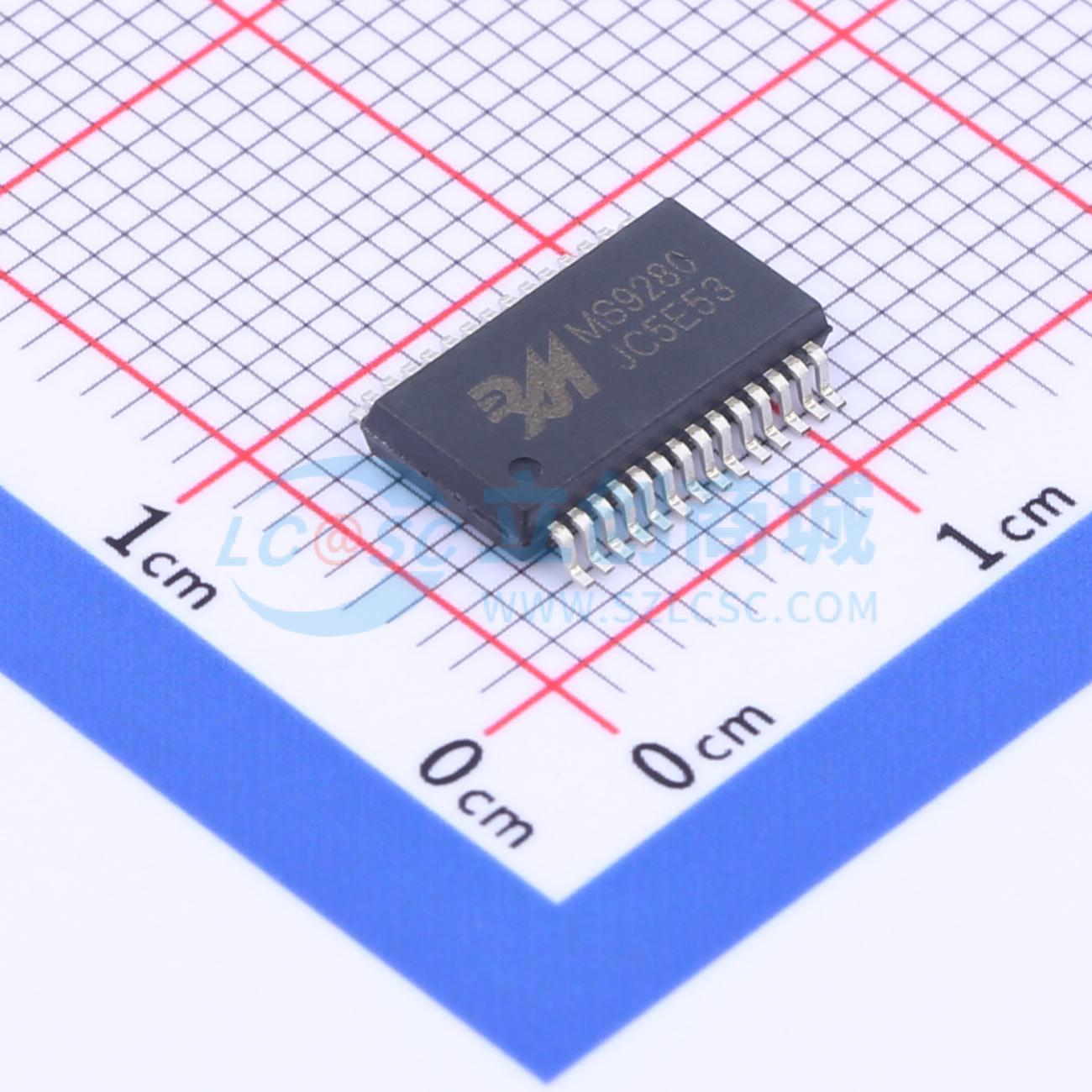

温馨提醒：图片仅供参考，商品以实物为准

MS9280

1通道 50MHz 10位ADC 并行接口

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 单芯片、单电源、10bit、35MSPS模数转换器，内部集成采样保持放大器和电源基准源。
品牌名称: 杭州瑞盟
商品型号: MS9280
商品编号: C1509021
商品封装: SSOP-28-208mil
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

MS9280是单芯片、单电源、10bit、35MSPS模数转换器，内部集成采样保持放大器和电源基准源。使用多级差分流水线架构，保证35MSPS数据转换速率下，全温度范围内无失码。输入适合图像视频和通信系统应用，用户可选择单端输入或者差分输入，也可选择输入范围和消除失调。内部集成的采样保持放大器，既适合复用系统，又适合开关全波电压范围的连续信道，采样单信道的输入频率可超过奈奎斯特频率，借助内部的钳位电路，交流耦合输入可移位到一定的固定电平，动态性能非常完好。内部集成可编程基准源，可根据系统需要选择外部高精度基准，以满足系统精度的要求。单时钟输入控制内部的转换周期，数字输出二进制的数据信息，超出量化范围检测位信息表示输入信号超过了最小和最大量化范围。可工作在2.7V~5.5V单电源范围，适合高速、低功耗的应用范围，适合工业温度范围，-40°C到+125°C。

商品特性

10 bit、35 MSPS流水线ADC低功耗：90mV（3V电源下）
宽工作范围：2.7V~5.5V
高线性度: DNL：0.2 LSB
低功耗控制模式
三态门输出
量化范围检测
内建钳位功能
高精度可编程基准电源
中频亚采样高达135MHz

应用领域

图像视频通信系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交43单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	10位
	采样率	35MHz
	通道数	1
	工作电压	2.7V~5.5V
	接口类型	-
	差分输入	是

	属性	参数值
	积分非线性	0.3LSB
	工作温度	-40℃~+125℃
	信噪比	49dB
	时钟频率(fc)	35MHz
	基准电压源	内置；外置
	静态电流	31.7mA
