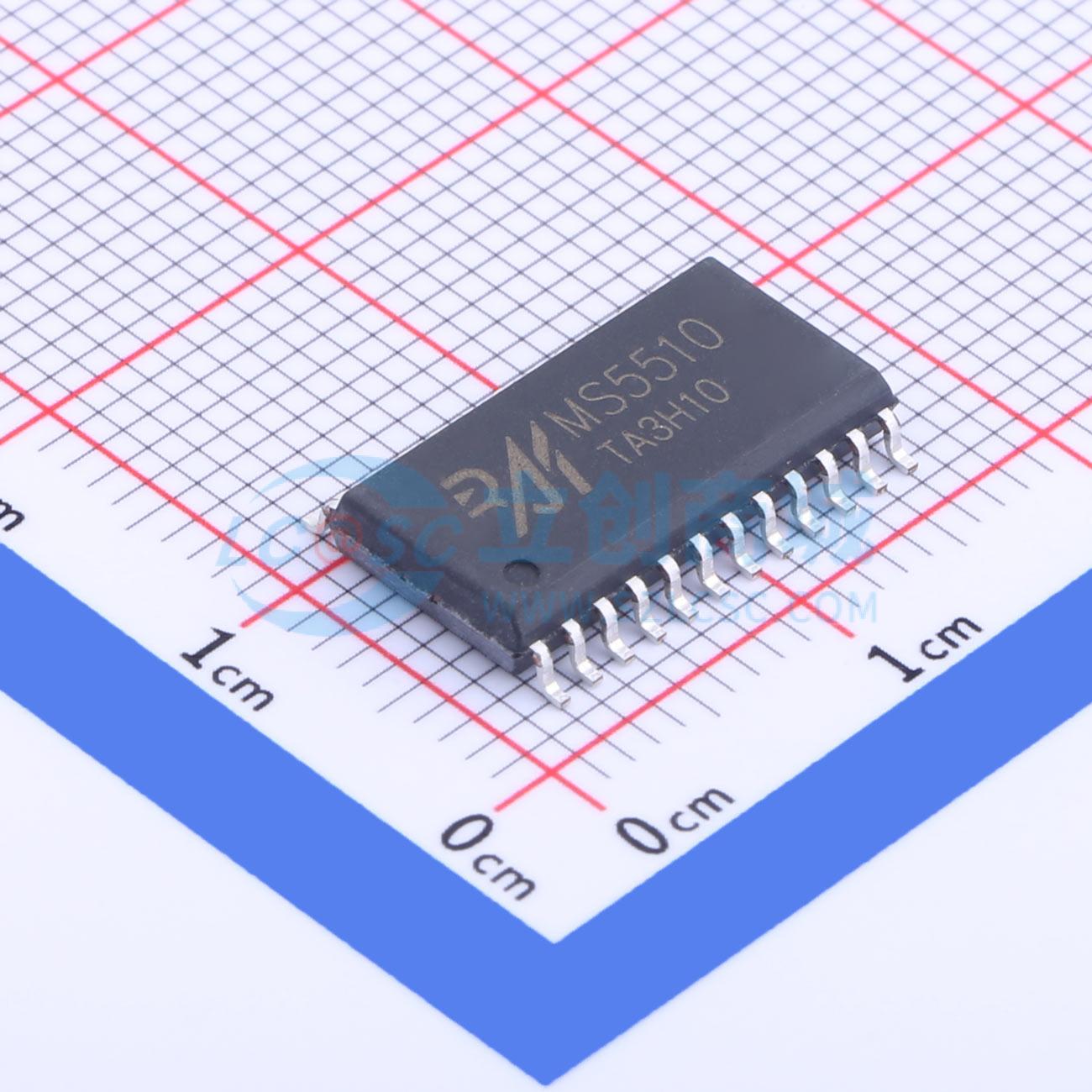

温馨提醒：图片仅供参考，商品以实物为准
MS5510
停产 1通道 20MHz 8位ADC 并行接口
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MS5510是8比特，20MSPS模数转换器（ADCs），同时使用一个半闪速结构。MS5510在5V的电源电压下工作，其典型功耗只有130mW，包括一个内部的采样保持电路，具有高阻抗方式的并行输出口以及内部基准电阻。
- 品牌名称
- 杭州瑞盟
- 商品型号
- MS5510
- 商品编号
- C1509020
- 商品封装
- SOP-24-300mil
- 包装方式
- 编带
- 商品毛重
- 1.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 8位 | |
| 采样率 | 20MHz | |
| 通道数 | 1 | |
| 工作电压 | 4.75V~5.25V | |
| 接口类型 | 并行 | |
| 差分输入 | 否 | |
| 积分非线性 | 0.75LSB |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -45℃~+85℃ | |
| 信噪比 | 46dB | |
| 时钟/振荡器 | 外置 | |
| 时钟频率(fc) | 20MHz | |
| 基准电压源 | 内置 | |
| 可变增益 | 不支持 | |
| 静态电流 | 18mA |
商品概述
MS5510是8比特，20MSPS模数转换器（ADCs），同时使用一个半闪速结构。MS5510在5V的电源电压下工作，其典型功耗只有130mW，包括一个内部的采样保持电路，具有高阻抗方式的并行输出口以及内部基准电阻。 与闪速转换器（flash converters）相比，半闪速结构减少了功耗和晶片尺寸。通过在2步过程（2-step process）中实现转换，可以大大减少比较器的数目。转换数据等待时间为2.5个时钟。 MS5510有两种工作模式。模式一使用3个内部基准电阻连接V_DDA可产生标准的2V满度转换范围。为了实现此选项仅需外部跳线器。模式二通过内部电阻区产生标准的4V满度转换范围。这减少了对外部基准或电阻器的需求。差分线性度在25°C温度下为0.5LSB，在整个工作温度范围内的最大值是0.75LSB。用差分增益1%和差分相位为0.7%可以规定动态特性范围。 MS5510的工作温度 - -45°C至85°C。
商品特性
- 模拟信号输入范围：模式一…2V MAX，模式二…4V MAX
- 8比特分辨率
- 积分线性误差±0.75 LSB（25°C），±1 LSB（ - 20°C - 75°C）
- 微分线性误差±0.5 LSB（25°C），±0.75 LSB（ - 20°C - 75°C）
- 最快转换频率20MSPS
- 5V单电源工作
- 低功耗：模式一…127.5mW，模式二…150mW
应用领域
- 数字电视
- 多媒体图像处理
- 视频会议
- 高速数据转换
- 正交调制解调器
