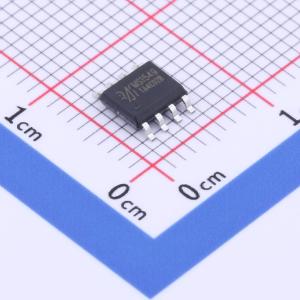

温馨提醒：图片仅供参考，商品以实物为准
MS1549
1通道 25kHz 10位ADC SPI接口
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MS1549是一个10位开关电容器，逐次逼近型的AD转换器。内部具有自动采样保持、可按比例量程校准转换范围、抗噪声干扰功能。
- 品牌名称
- 杭州瑞盟
- 商品型号
- MS1549
- 商品编号
- C1509019
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.35克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 10位 | |
| 采样率 | 2.1MHz | |
| 通道数 | 1 | |
| 工作电压 | 3V~3.6V | |
| 接口类型 | 串行 | |
| 差分输入 | - |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 1LSB | |
| 工作温度 | 0℃~+70℃ | |
| 时钟/振荡器 | 内置 | |
| 时钟频率(fc) | 0MHz~2.1MHz | |
| ADC架构 | SAR | |
| 静态电流 | 800uA |
商品概述
MS1549是一个10位开关电容器，逐次逼近型的AD转换器。这个芯片有2个数字输入端，1个三态输出口(CS)，1个I/O CLOCK端口和1个数字输出端（DATA OUT）,可以实现一个三总线接口到总控制器的串行口的数据传输。 内部具有自动采样保持、可按比例量程校准转换范围、抗噪声干扰功能, 而且开关电容设计使在满刻度时总误差最大仅为±1 LSB , 因此可广泛应用于模拟量和数字量的转换电路。
商品特性
- 10位分辨率的A/D转换器
- 内部取样保持功能
- 总共不可调最大误差为±1LSB
- 片内系统时钟
- 引脚兼容TLV1549
- COMS工艺
应用领域
- 传感器等模数转换
