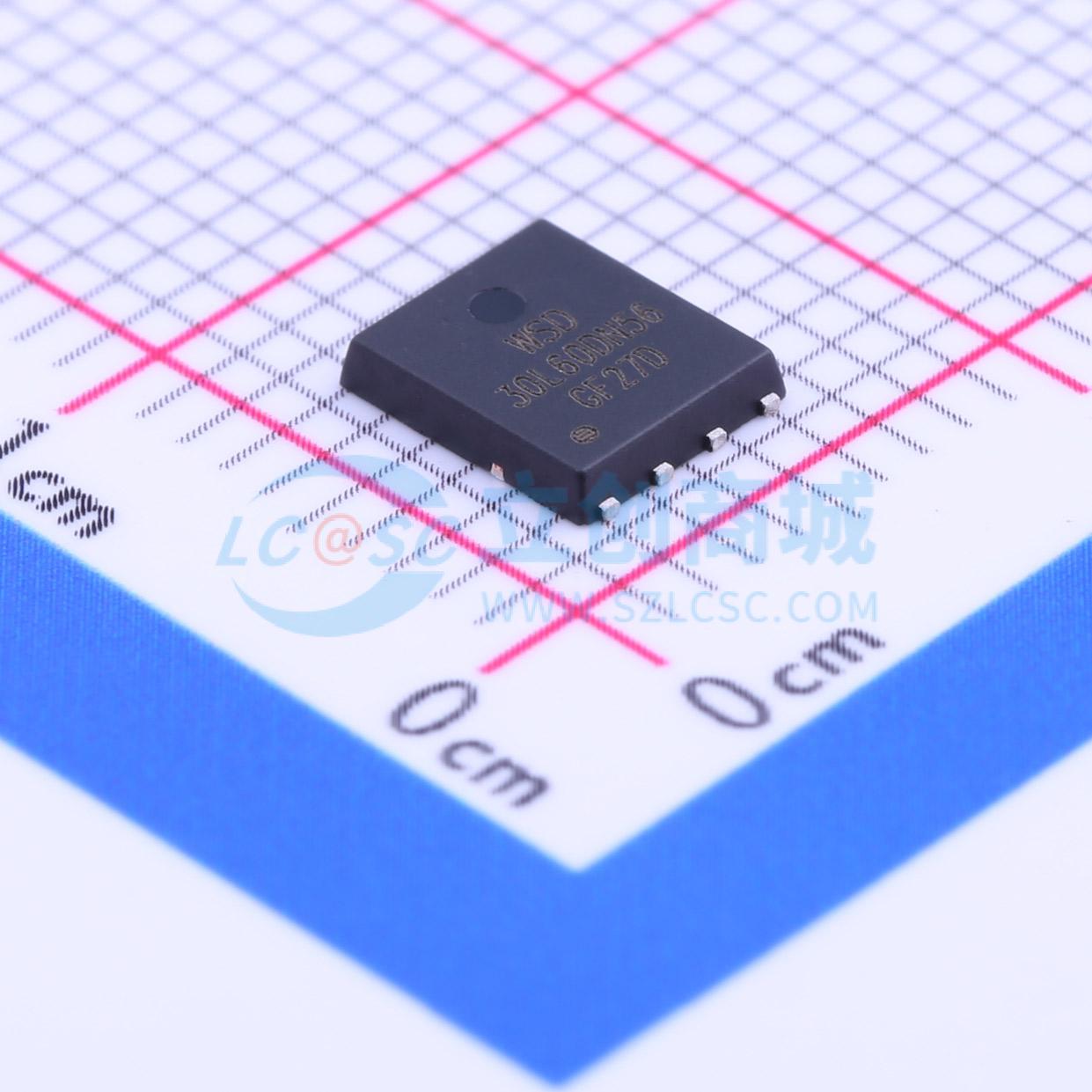

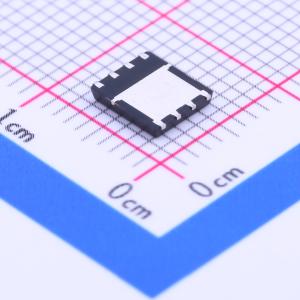

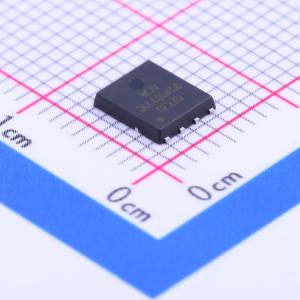

WSD30L60DN56
P沟道 耐压:30V 电流:45A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- Configuration Single Type P-Ch VDS(V) -30 VGS(V) 25 ID(A)Max. -45 VGS(th)(v) -2 RDS(ON)(m?)@4.233V 15 Qg(nC)@4.5V - QgS(nC) 4.3 Qgd(nC) 10 Ciss(pF) 1550 Coss(pF) 315 Crss(pF) 245
- 品牌名称
- WINSOK(微硕)
- 商品型号
- WSD30L60DN56
- 商品编号
- C148397
- 商品封装
- PDFN-8(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | - | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 45A | |
| 导通电阻(RDS(on)) | 21mΩ@4.5V,5A | |
| 耗散功率(Pd) | 31W | |
| 阈值电压(Vgs(th)) | 2.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 31nC@10V | |
| 输入电容(Ciss) | 1.55nF | |
| 反向传输电容(Crss) | 245pF | |
| 工作温度 | - | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 315pF |
商品特性
- -30V/-45A
- 当VGS = -10V时，RDS(ON) = 12mΩ（最大值）
- 当VGS = -6V时，RDS(ON) = 17mΩ（最大值）
- 当VGS = -4.5V时，RDS(ON) = 21mΩ（最大值）
- 可靠耐用
- 提供无铅环保器件（符合RoHS标准）
应用领域
- 笔记本电脑、便携式设备和电池供电系统的电源管理。
