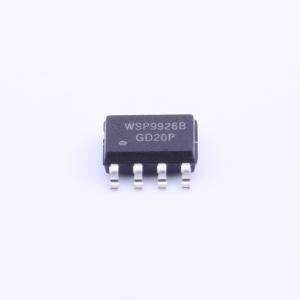

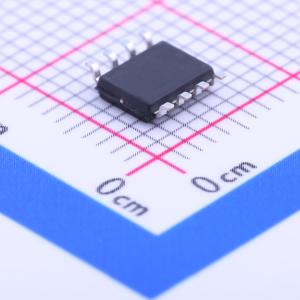

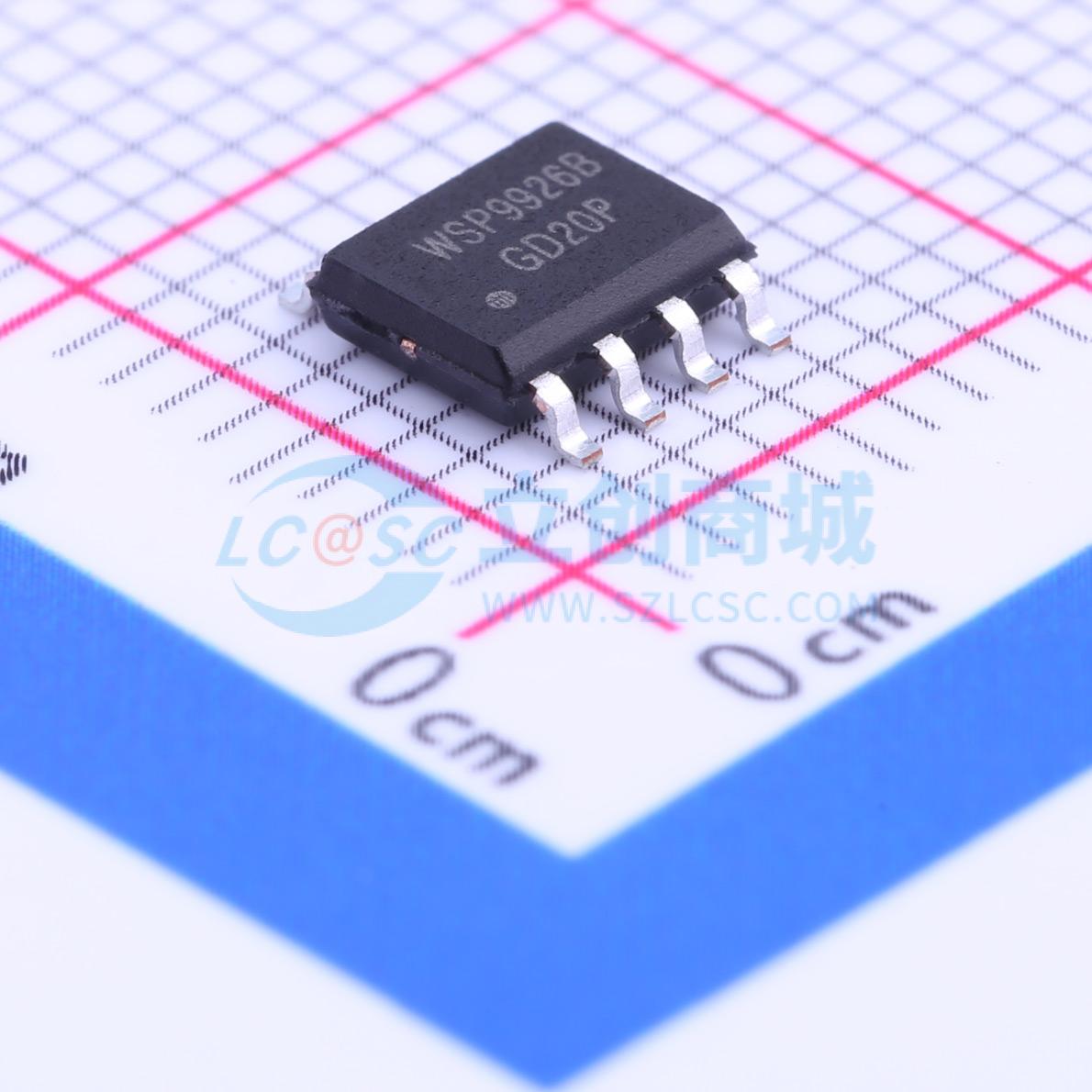

温馨提醒：图片仅供参考，商品以实物为准
WSP9926B
2个N沟道 耐压:20V 电流:8A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- WSP9926B是性能最高的沟槽N沟道MOSFET，具有极高的单元密度，可为大多数小功率开关和负载开关应用提供出色的导通电阻 (RDSON) 和栅极电荷。WSP9926B符合RoHS和绿色产品要求，并通过了全功能可靠性认证。
- 品牌名称
- WINSOK(微硕)
- 商品型号
- WSP9926B
- 商品编号
- C148399
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.209克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 2个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 8A | |
| 导通电阻(RDS(on)) | 34mΩ@2.5V,6.8A | |
| 耗散功率(Pd) | 2W | |
| 阈值电压(Vgs(th)) | 1.1V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 17nC@4.5V | |
| 输入电容(Ciss) | 650pF | |
| 反向传输电容(Crss) | 135pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 140pF |
商品概述
WSP9926B是一款高性能沟槽N沟道MOSFET，具有极高的单元密度，可为大多数小功率开关和负载开关应用提供出色的导通电阻（RDSON）和栅极电荷。 WSP9926B符合RoHS标准和绿色产品要求，并通过了全功能可靠性认证。
商品特性
- 先进的高单元密度沟槽技术
- 超低栅极电荷
- 出色的Cdv/dt效应抑制
- 提供绿色环保器件
应用领域
- 用于移动电脑（MB）、笔记本电脑（NB）、超便携个人电脑（UMPC）和显卡（VGA）的高频负载点同步小功率开关
- 网络直流-直流电源系统
- 静电放电（ESD）防护能力：2KV
