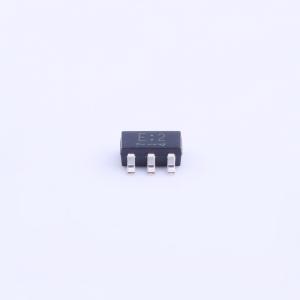

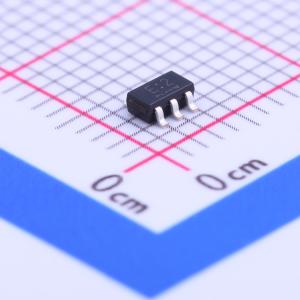

温馨提醒：图片仅供参考，商品以实物为准
TC7S08F,LF
二输入与门
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：高速：在VCC = 5V时，tpd = 7ns（典型值）。 低功耗：在Ta = 25℃时，ICC = 1μA（最大值）。 高抗噪性：VNH = VNL = 28%VCC（最小值）。 输出驱动能力：5个低功耗肖特基TTL负载。 对称输出阻抗：|IOH| = |IOL| = 2mA（最小值）。 平衡传播延迟：tpLH ≡ tpH。 宽工作电压范围：VCC = 2至6V
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TC7S08F,LF
- 商品编号
- C146339
- 商品封装
- SSOP-5-1.6mm
- 包装方式
- 编带
- 商品毛重
- 0.028克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 2.6mA | |
| 拉电流(IOH) | 2.6mA | |
| 输入高电平(VIH) | 1.5V；4.2V；3.15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 1.35V；500mV；1.8V | |
| 输出高电平(VOH) | 5.68V；1.9V；4.18V | |
| 输出低电平(VOL) | 260mV；100mV | |
| 系列 | TC7S系列 | |
| 工作温度 | -40℃~+85℃ | |
| 输入通道数 | 2 |
