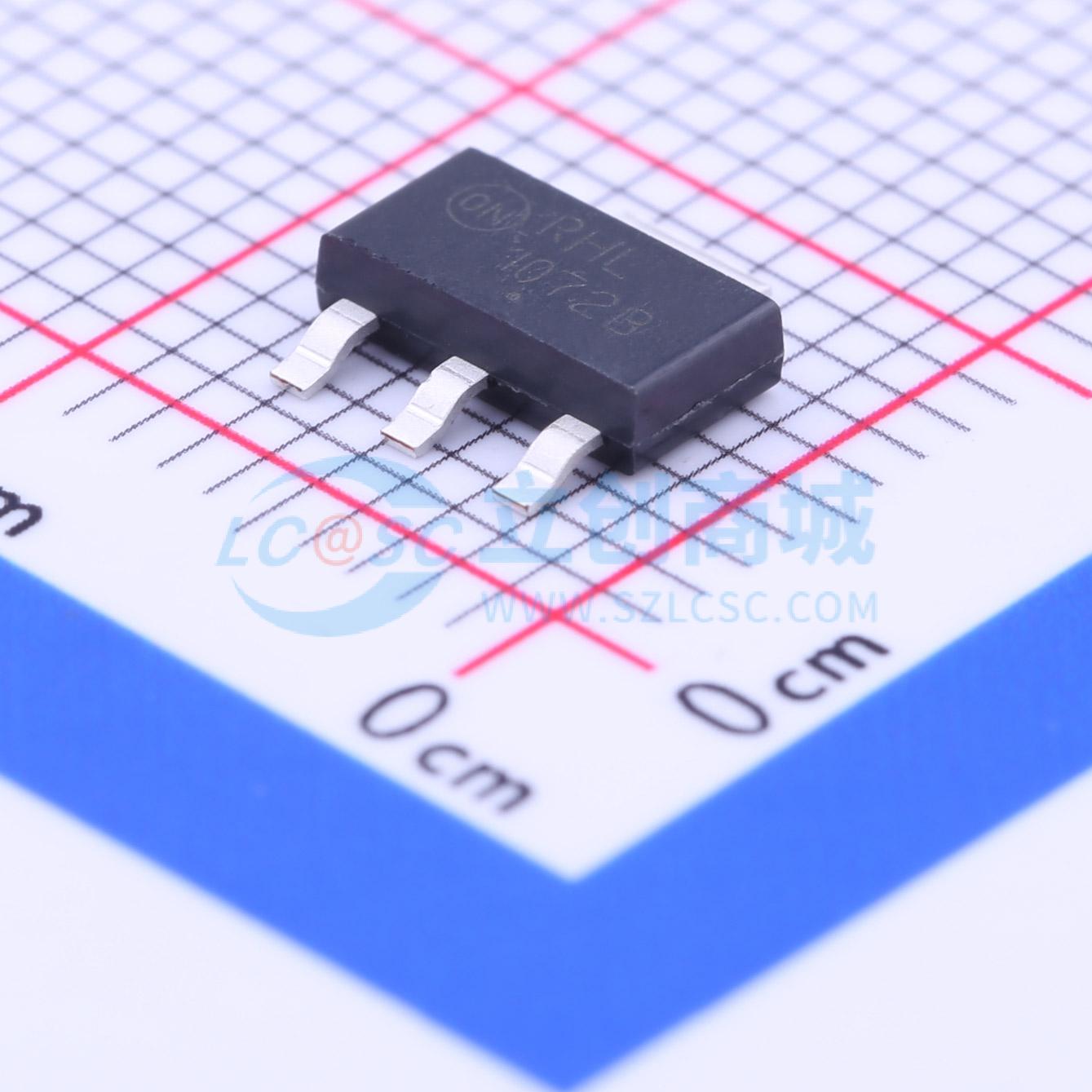

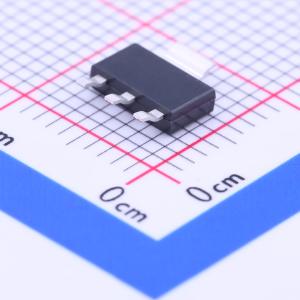

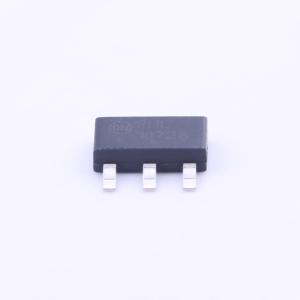

温馨提醒：图片仅供参考，商品以实物为准

NCP1072STBT3G

品牌名称: onsemi(安森美)
商品型号: NCP1072STBT3G
商品编号: C145507
商品封装: SOT-223
包装方式: 编带
商品毛重: 0.202克(g)

商品参数

商品概述

NCP107x产品将固定频率电流模式控制器与700 V MOSFET集成在一起。NCP107x采用PDIP−7或SOT−223封装，具有高度集成性，包括软启动、频率抖动、短路保护、跳周期、最大峰值电流设定点、斜坡补偿和动态自供电（无需辅助绕组）。与其他单片解决方案不同，NCP107x本质上运行安静：在标称负载运行期间，该器件以可选频率（65、100或130 kHz）之一进行开关操作。当输出功率需求降低时，IC自动进入频率折返模式，在轻载时提供出色的效率。当功率需求进一步降低时，它进入跳周期模式，将待机功耗降低至空载状态。保护功能包括：用于检测过载或短路事件的定时器、具有自动恢复功能的过压保护和交流输入线电压检测。为提高待机性能，连接辅助绕组可停止动态自供电（DSS）操作，并有助于在高输入电压下将输入功耗降低至50 mW以下。

商品特性

内置700 V MOSFET，RDS(on)为4.7 Ω（NCP1076/77）/ 11 Ω（NCP1072/75）/ 22 Ω（NCP1070/71）
高压引脚之间具有大爬电距离
电流模式固定频率操作 - 65 / 100 / 130 kHz
峰值电流：NCP1070/72为250 mA，NCP1071为350 mA，NCP1075为450 mA，NCP1076为650 mA，NCP1077为800 mA
固定斜坡补偿
仅在低峰值电流时进行跳周期操作：无声学噪声！负载
动态自供电：无需辅助绕组
内部1 ms软启动
基于定时器检测的自动恢复输出短路保护
带辅助绕组操作的自动恢复过压保护
频率抖动以改善EMI特性，包括频率折返模式
空载输入功耗 <50 mW
频率折返以提高轻载效率
内部温度关断
适用于汽车及其他需要独特场地和控制变更要求的应用的NCV前缀；符合AEC−Q100标准且具备生产件批准程序（PPAP）能力
这些是无铅器件

应用领域

辅助/待机隔离电源
白色家电/智能电表/电表

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	6.3V~10V
	开关频率	100kHz

	属性	参数值
	最大占空比	68%
	晶体管耐压	700V
	拓扑结构	反激式
	工作温度	-40℃~+125℃@(Tj)
