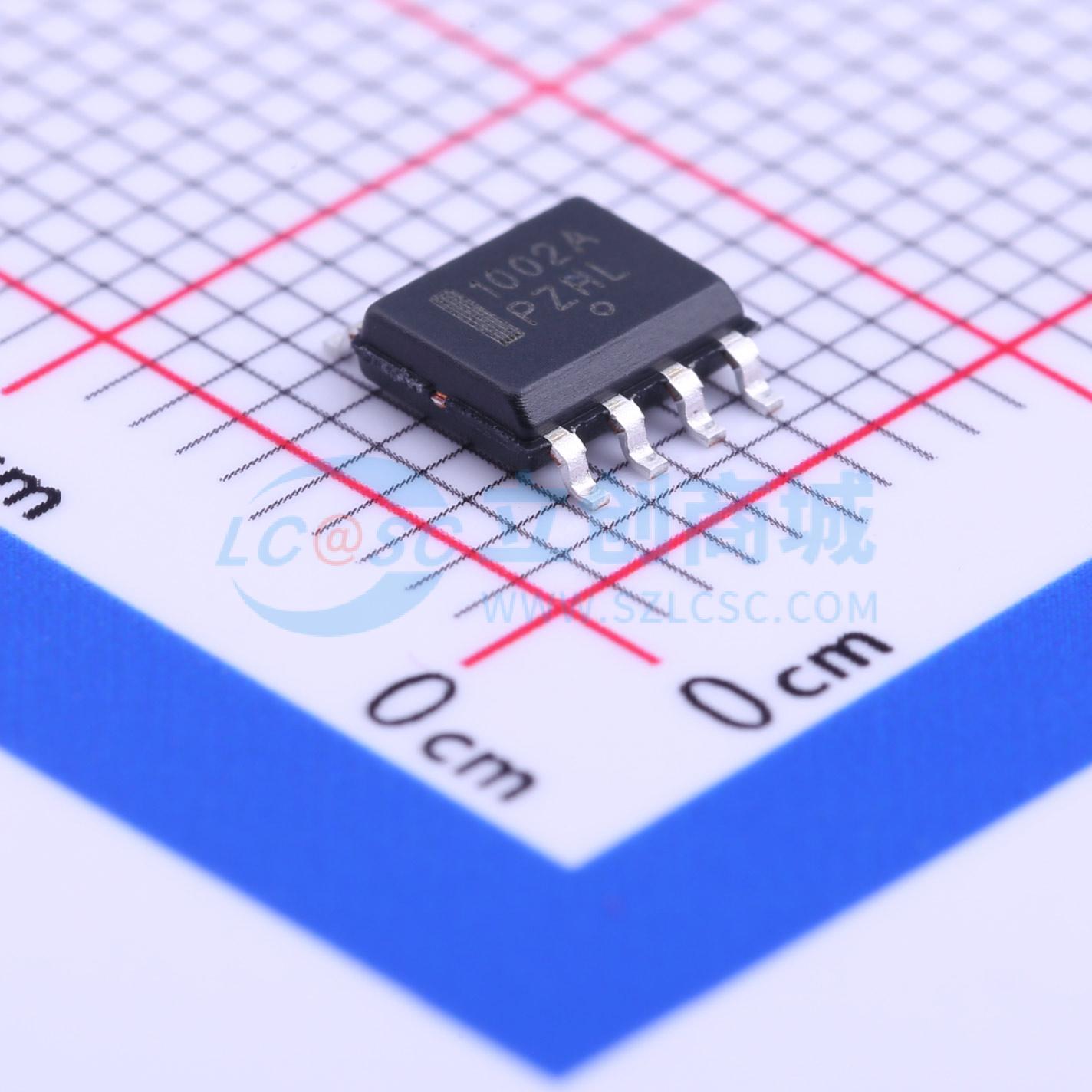

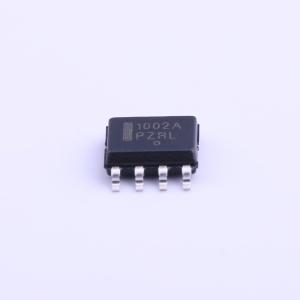

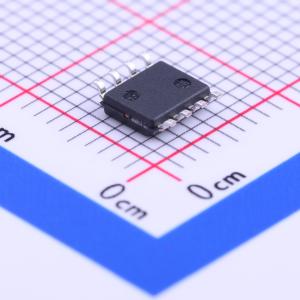

NCS1002ADR2G

恒压/恒流次级侧控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NCS1002A是NCS1002的性能升级版，专注于降低需要更高效运行的应用中的功耗。它是一款高度集成的解决方案，适用于需要双控制环路以实现恒压（CV）和恒流（CC）调节的开关模式电源（SMPS）应用。NCS1002A集成了一个2.5 V的电压基准和两个精密运算放大器。电压基准与运算放大器1构成了电压控制环路的核心。运算放大器2是一个独立的、未连接的放大器，专门用于电流控制。完成两个控制环路所需的关键外部组件包括：(a) 一个电阻分压器，用于感应电源（电池充电器）的输出，并将电压调节设定点固定在指定值。(b) 一个检测电阻，为电流检测电路提供与直流输出电流成比例的电压。该电阻决定了电流调节设定点，并且在功耗方面必须有足够的额定值。NCS1002A采用小型8引脚SOIC封装，非常适合如电池充电器等对空间要求苛刻的应用。
品牌名称: onsemi(安森美)
商品型号: NCS1002ADR2G
商品编号: C146761
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.207克(g)

商品参数

商品概述

NCS1002A是NCS1002的性能升级版，专注于降低需要更高效运行的应用中的功耗。它是一款高度集成的解决方案，适用于需要双控制环路以实现恒压（CV）和恒流（CC）调节的开关模式电源（SMPS）应用。NCS1002A集成了一个2.5 V的电压基准和两个精密运算放大器。电压基准与运算放大器1构成了电压控制环路的核心。运算放大器2是一个独立的、未连接的放大器，专门用于电流控制。完成两个控制环路所需的关键外部组件包括：(a) 一个电阻分压器，用于感应电源（电池充电器）的输出，并将电压调节设定点固定在指定值。(b) 一个检测电阻，为电流检测电路提供与直流输出电流成比例的电压。该电阻决定了电流调节设定点，并且在功耗方面必须有足够的额定值。NCS1002A采用小型8引脚SOIC封装，非常适合如电池充电器等对空间要求苛刻的应用。

商品特性

低输入失调电压：典型值0.5 mV
输入共模范围包含地
低静态电流：VCC = 5 V时，每个运算放大器75 μA
大输出电压摆幅
宽电源电压范围：3 V至36 V
高ESD保护：2 kV
这是一款无铅器件

应用领域

电池充电器
开关模式电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	3V~36V

	属性	参数值
	特性	恒流模式(CC)；恒压模式(CV)
	工作温度	-40℃~+105℃
	反馈方式	副边反馈
