温馨提醒：图片仅供参考，商品以实物为准

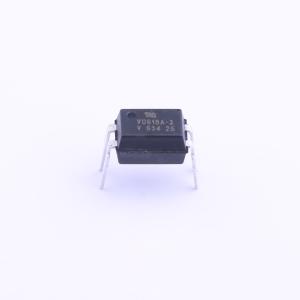

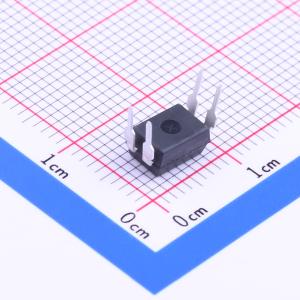

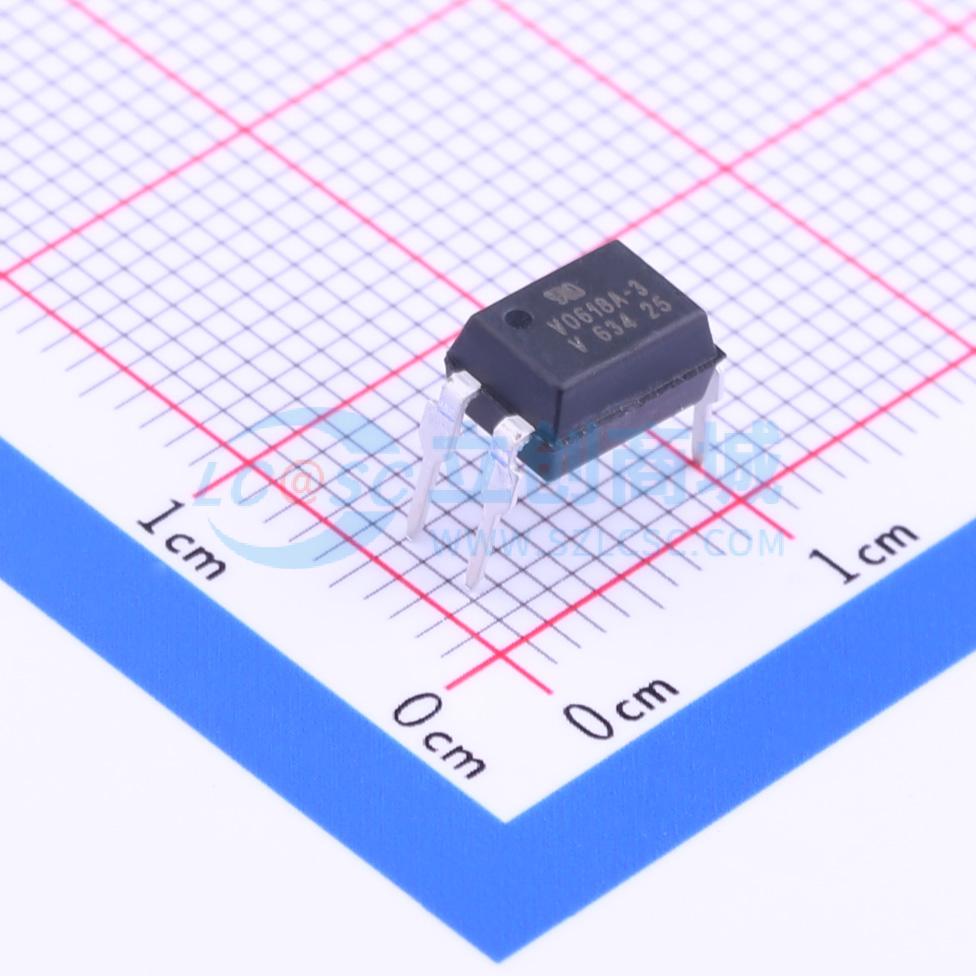

VO618A-3
DC输入 隔离电压(rms):5300V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 额定温度为110℃，具有高电流传输比、低耦合电容和高隔离电压。这些耦合器具有砷化镓红外二极管发射器，该发射器与硅平面光电晶体管探测器进行光耦合，并集成在塑料DIP-4封装中。耦合装置设计用于两个电气隔离电路之间的信号传输。耦合器可端部堆叠，间距为2.54mm。选项6和8可实现大于8.0mm的爬电距离和电气间隙。此版本符合IEC 60950（DIN VDE 0805）标准，适用于最高400VRMS或直流的工作电压。
- 品牌名称
- VISHAY(威世)
- 商品型号
- VO618A-3
- 商品编号
- C142630
- 商品封装
- DIP-4
- 包装方式
- 管装
- 商品毛重
- 0.638克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.65V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5.3kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 250mV@2.5mA,1mA | |
| 上升时间(tr) | 2us | |
| 下降时间 | 2us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 100% | |
| 电流传输比(CTR)最大值/饱和值 | 200% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 60mA |
商品概述
额定温度为110℃的VO618A具有高电流传输比、低耦合电容和高隔离电压的特点。这些耦合器采用GaAs红外二极管发射器，与硅平面光电晶体管探测器进行光耦合，并封装在塑料DIP - 4封装中。 这些耦合器件用于两个电气隔离电路之间的信号传输。 这些耦合器可端部堆叠，间距为2.54 mm。 选择6和8选项时，爬电距离和电气间隙距离大于8.0 mm。此版本符合IEC 60950（DIN VDE 0805）标准，可实现高达400 VRMS或直流工作电压的加强绝缘。
商品特性
- 工作温度范围：-55 ℃至+110 ℃
- 电流传输比（CTR）随正向电流具有良好的线性度
- 隔离测试电压：5300 VRMS
- 高集电极 - 发射极电压，VCEO = 80 V
- 低饱和电压
- 符合RoHS标准
- 无卤
- 快速开关时间
- 电流传输比（CTR）衰减小
- 温度稳定性好
- 环保（2008年5月标准）
- 低耦合电容
- 可端部堆叠，间距为0.100"（2.54 mm）
- 高共模干扰抑制能力
应用领域
- 交流适配器
- 开关电源（SMPS）
- 可编程逻辑控制器（PLC）
- 工厂自动化
- 游戏机
