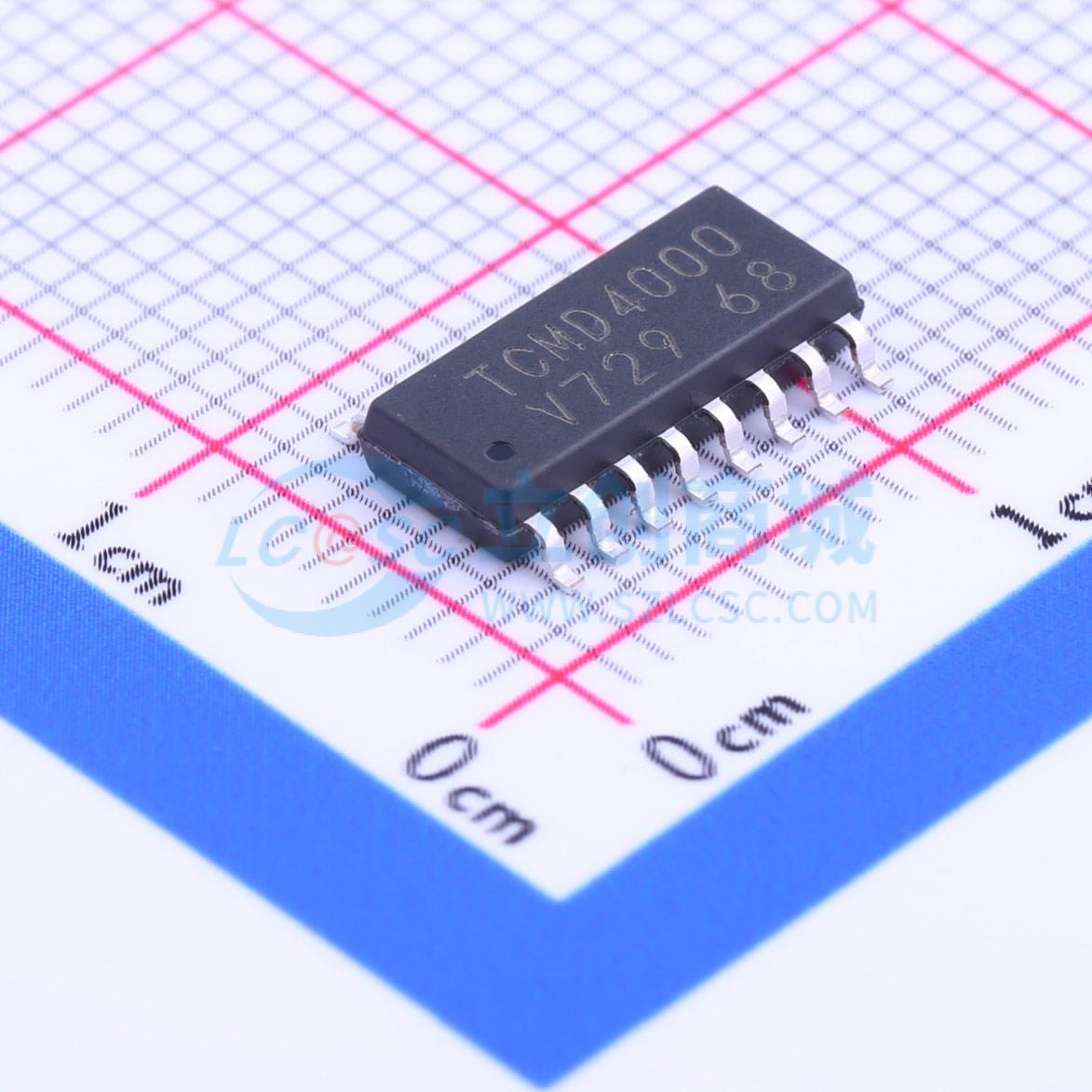

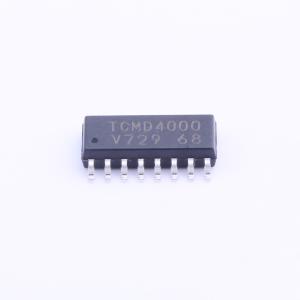

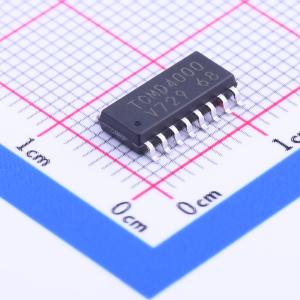

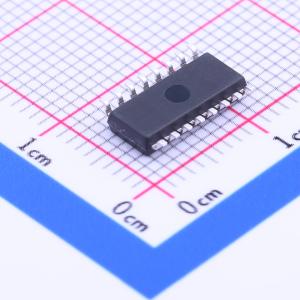

TCMD4000
DC输入 隔离电压(rms):3750V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TCMD1000、TCMD4000由一个光达林顿管与砷化镓红外发光二极管光耦合组成，采用4引脚或16引脚小型扁平封装。这些元件在输入和输出之间提供固定距离，以满足最高安全要求。
- 品牌名称
- VISHAY(威世)
- 商品型号
- TCMD4000
- 商品编号
- C142642
- 商品封装
- SOP-16-4.4mm
- 包装方式
- 编带
- 商品毛重
- 0.404克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 达林顿晶体管 | |
| 正向压降(Vf) | 1.25V | |
| 输出电流 | 80mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 35V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 4 | |
| 集射极饱和电压(VCE(sat)) | 1V@5mA,20mA | |
| 上升时间(tr) | 300us@10mA,100Ω | |
| 下降时间 | - | |
| 工作温度 | -40℃~+100℃ | |
| 电流传输比(CTR)最小值 | 600% | |
| 正向电流(If) | 60mA |
商品特性
- 低轮廓封装（半间距）
- AC隔离测试电压3750 Vrms
- 典型耦合电容低至0.3 pF
- CTR温度系数低
- 宽环境温度范围
应用领域
- 可编程逻辑
- 调制解调器
- 应答机
- 通用应用
