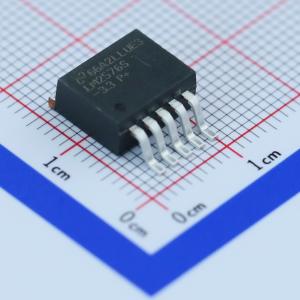

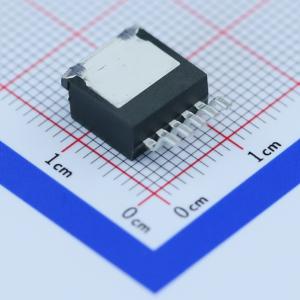

温馨提醒：图片仅供参考，商品以实物为准
LM2576SX-3.3/NOPB
3A降压稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM2576 元件数量较少的 SIMPLE SWITCHER® 40V、3A 降压稳压器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM2576SX-3.3/NOPB
- 商品编号
- C14403
- 商品封装
- TO-263-5
- 包装方式
- 编带
- 商品毛重
- 2.41克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4V~40V | |
| 输出电压 | 3.3V | |
| 输出电流 | 3A | |
| 开关频率 | 52kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 5mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 |
商品概述
LM2576系列稳压器是单片集成电路，能够为降压（降压型）开关稳压器提供所有主动功能，可驱动3A负载，并具有出色的线性和负载调节能力。这些器件提供3.3V、5V、12V、15V的固定输出电压版本以及一个可调输出版本。
这些稳压器只需要最少数量的外部元件，使用简单，包括内部频率补偿和固定频率振荡器。LM2576系列提供了高效率的解决方案，可以替代流行的三端线性稳压器。它大大减小了散热器的尺寸，在某些情况下甚至不需要散热器。
多个不同的制造商提供了优化用于LM2576的标准电感器系列。这一特性极大地简化了开关电源的设计。
其他特性包括在指定输入电压和输出负载条件下，输出电压的公差为±4%，振荡器频率的公差为±10%。还包括外部关断功能，典型待机电流为50 μA。输出开关包括逐周期电流限制以及热关断功能，以在故障条件下提供全面保护。
应用领域
- 高效降压（Buck）调节器
- 线性稳压器的高效预稳压器
- 卡上开关稳压器
- 正到负转换器（升降压）
