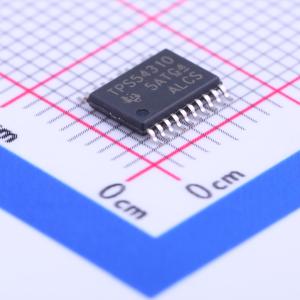

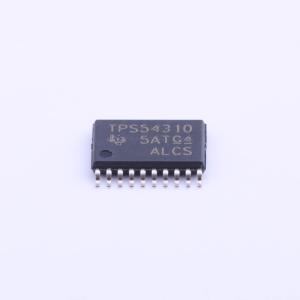

温馨提醒：图片仅供参考，商品以实物为准
TPS54310PWP
3A同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS54310是一款3A连续输出电流的同步降压PWM转换器,集成了所有必要的主动组件。它具有60mΩ的MOSFET开关,提供高效率,外部补偿设计灵活,快速瞬态响应,宽PWM频率范围（350kHz至700kHz）,峰值电流限制和热关断保护。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS54310PWP
- 商品编号
- C14905
- 商品封装
- HTSSOP-20-EP
- 包装方式
- 管装
- 商品毛重
- 0.208克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3V~6V | |
| 输出电压 | 891mV~3.3V | |
| 输出电流 | 3A | |
| 开关频率 | 350kHz；550kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
作为SWIFT系列DC-DC稳压器的一员，TPS54310低输入电压高输出电流同步降压PWM转换器集成了所有必需的有源组件。基板上包括以下特性：一个真正的高性能电压误差放大器，在瞬态条件下提供高性能；一个欠压锁定电路，防止在输入电压达到3V之前启动；一个内部和外部设置的软启动电路，以限制浪涌电流；以及一个电源良好输出，可用于处理器/逻辑复位、故障信号和电源排序。TPS54310器件采用热增强型20引脚TSSOP（PWP）PowerPAD封装，消除了笨重散热器的需要。TI提供了评估模块和SWIFT设计软件工具，以帮助快速实现高性能电源设计，满足激进的设备开发周期需求。
商品特性
- 60-mΩ MOSFET 开关，可在3A连续输出源或汇电流下实现高效率
- 可调输出电压低至0.9V，精度1%
- 外部补偿设计，灵活可调
- 快速瞬态响应
- 宽PWM频率：固定350kHz、550kHz或可调280kHz至700kHz
- 负载保护包括峰值电流限制和热关断
- 集成解决方案减少板面积和总成本
应用领域
- 低压、高密度系统，电源分布在5V或3.3V
- 高性能DSPs、FPGAs、ASICs和微处理器的负载点调节
- 宽带、网络和光通信基础设施
- 移动计算/笔记本电脑
