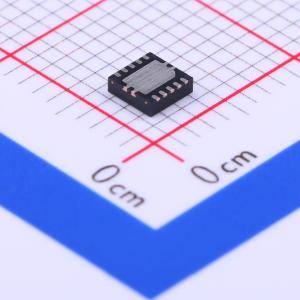

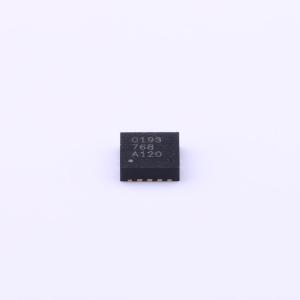

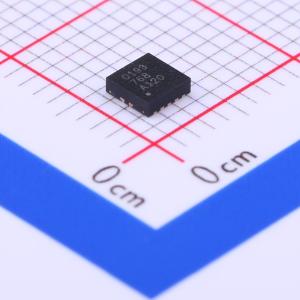

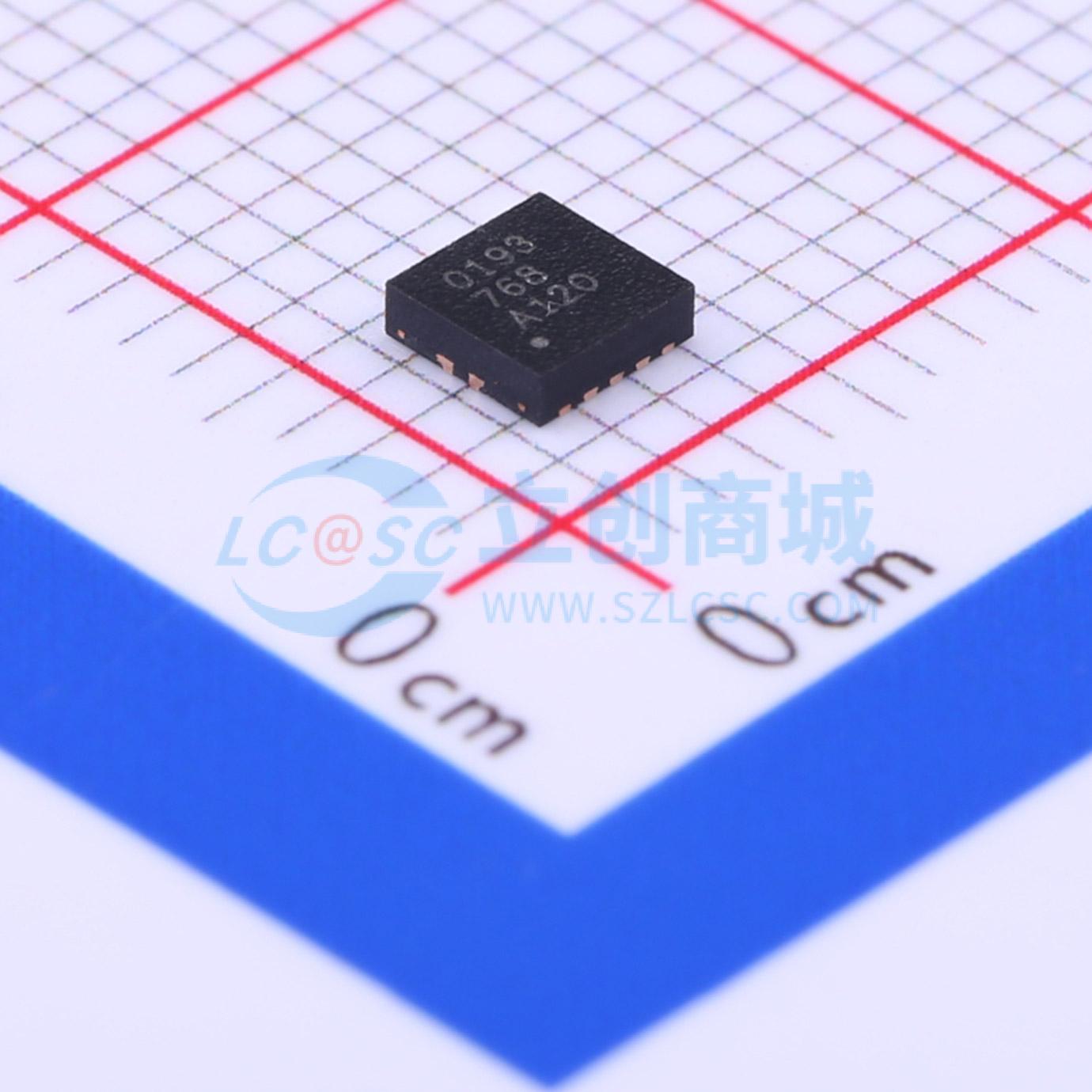

TPS40193DRCR

4.5V至18V输入10引脚同步降压控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS40193是一款成本优化的10引脚3mm×3mm SON封装同步降压控制器,输入电压范围为4.5V至18V,支持高达20A的输出电流,具有软启动时间和电源良好指示功能。
品牌名称: TI(德州仪器)
商品型号: TPS40193DRCR
商品编号: C14379
商品封装: VSON-10-EP(3x3)
包装方式: 编带
商品毛重: 0.116克(g)

商品参数

商品概述

TPS40192和TPS40193是成本优化型同步降压控制器，可在4.5 V至18 V的输入电压下工作。这些控制器采用电压模式控制架构，开关频率固定为600 kHz（TPS40192）或300 kHz（TPS40193）。较高的开关频率便于使用更小的电感和输出电容，从而提供紧凑的电源解决方案。采用自适应抗交叉导通方案，防止功率FET出现直通电流。通过检测低端MOSFET导通时的压降，并将其与用户选择的100 mV、200 mV或280 mV阈值进行比较，实现短路检测。该阈值由一个连接在COMP和GND之间的外部电阻设置。启动时会检测该电阻，并锁定所选阈值。通过检测高端MOSFET导通时的电压，当压降超过550 mV的固定阈值时终止该周期，实现逐脉冲限流（防止电流失控）。当控制器检测到输出短路时，两个MOSFET均会关断，并在尝试重启前设置一个超时时间。这在持续故障时可限制功耗。

商品特性

输入工作电压范围：4.5 V至18 V
高达20 A的输出电流
支持预偏置输出
0.5%精度的0.591 V基准电压
600 kHz（TPS40192）和300 kHz（TPS40193）开关频率
三种可选的热补偿短路保护等级
故障后打嗝式重启
内部5 V稳压器
高端和低端FET RDS(on)电流检测
10引脚3 mm×3 mm SON封装
内部4 ms软启动时间
145℃热关断保护

应用领域

电缆调制解调器CPE
数字机顶盒
图形/音频卡
入门级和中端服务器

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交7单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~18V
	输出电压	-
	输出电流	20A
	开关频率	300kHz
	工作温度	-40℃~+85℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	外置
	输出类型	-
