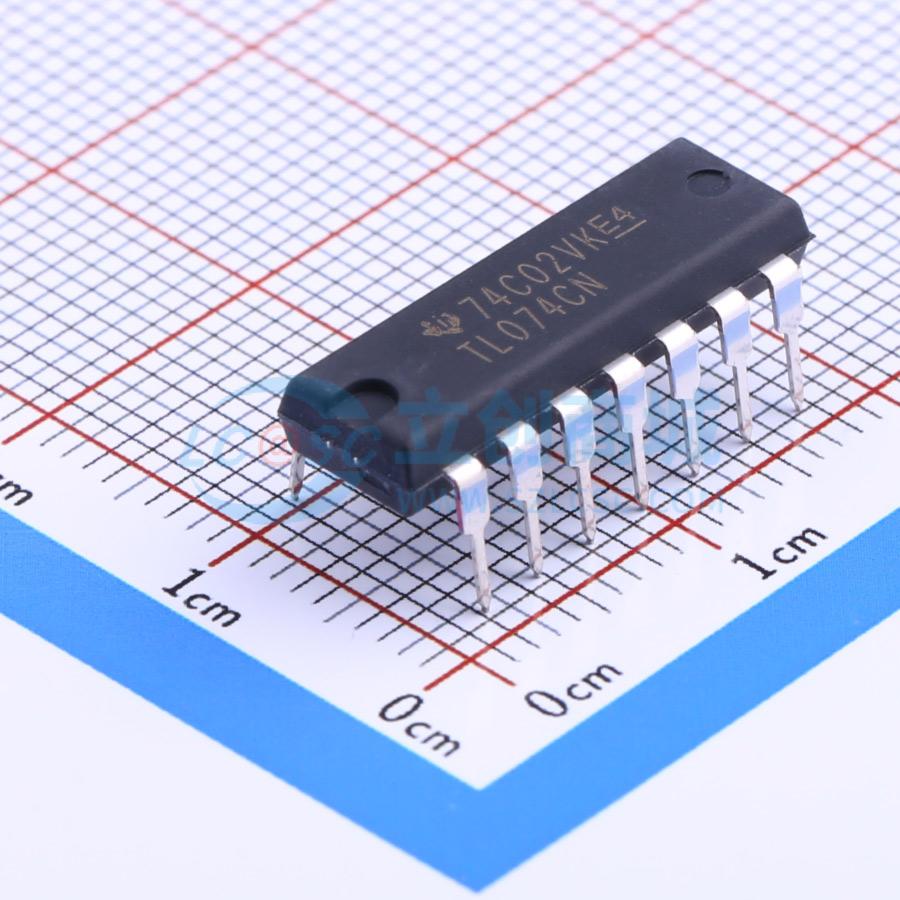

温馨提醒：图片仅供参考，商品以实物为准
TL074CN
TL07xx低噪声JFET输入运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TL074 四通道、30V、3MHz、高压摆率 (13V/μs)、输入接近 V+、JFET 输入运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TL074CN
- 商品编号
- C133542
- 商品封装
- PDIP-14
- 包装方式
- 管装
- 商品毛重
- 1.64克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | FET输入运放 | |
| 放大器数 | 四路 | |
| 增益带宽积(GBP) | 3MHz | |
| 输入偏置电流(Ib) | 65pA | |
| 输入失调电压(Vos) | 3mV | |
| 共模抑制比(CMRR) | 100dB | |
| 压摆率(SR) | 13V/us | |
| 静态电流(Iq) | 1.4mA |
| 属性 | 参数值 | |
|---|---|---|
| 轨到轨 | - | |
| 输入失调电压温漂(Vos TC) | 18uV/℃ | |
| 输出电流 | - | |
| 工作温度 | -40℃~+85℃ | |
| 双电源(Vee ~ Vcc) | -15V~15V | |
| 最大电源宽度(Vdd-Vss) | 30V | |
| 噪声密度(eN) | 18nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 5pA |
商品概述
TL07xx JFET输入运算放大器在单片集成电路中集成了匹配良好的高压JFET和双极晶体管。这些器件具有高转换速率、低输入偏置和失调电流以及低失调电压温度系数的特点。低谐波失真和低噪声使TL07x系列非常适合高保真和音频前置放大器应用。TL071器件设有失调引脚，支持外部输入失调校正。
商品特性
- 低功耗
- 宽共模和差分电压范围
- 低输入偏置和失调电流
- 输出短路保护
- 低总谐波失真：0.003%（典型值）
- 低噪声
- 在f = 1 kHz时，Vn = 18 nV/√Hz（典型值）
- 高输入阻抗：JFET输入级
- 内部频率补偿
- 无闭锁操作
- 高转换速率：13 V/μs（典型值）
- 共模输入电压范围包含VCC+
应用领域
- 电机集成系统
- UPS驱动器和控制解决方案
- 交流逆变器和VF驱动器
- 可再生能源：太阳能逆变器
- 专业音频混音器
- DLP前投影系统
- 示波器
