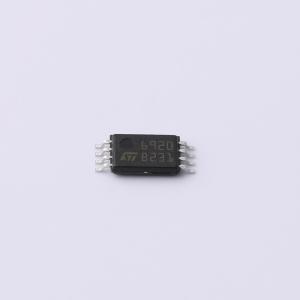

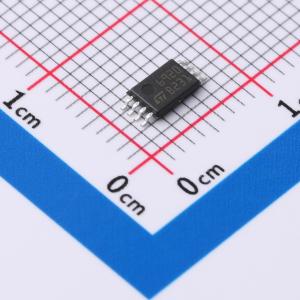

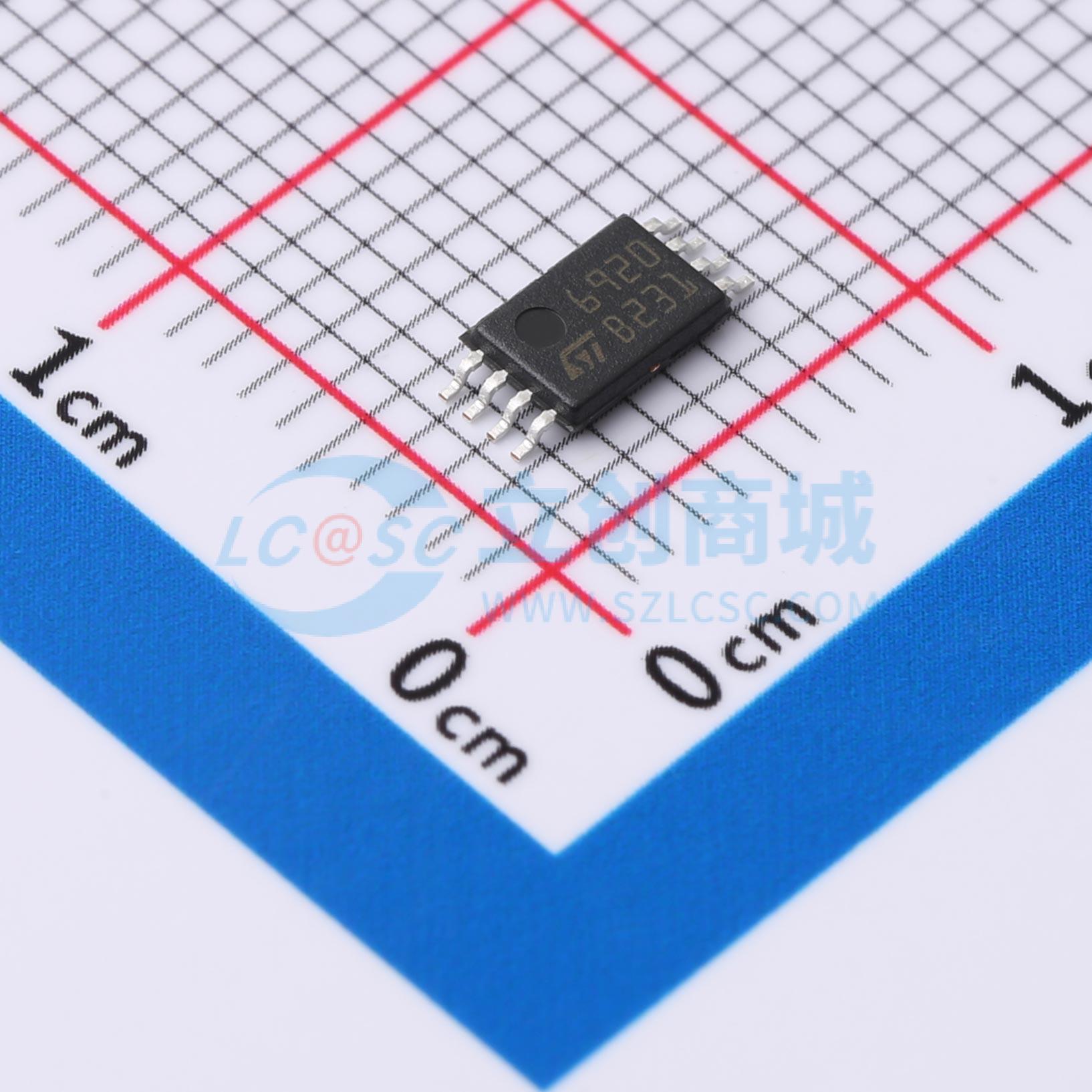

L6920D
1V高效同步升压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- L6920是一款高效升压控制器，仅需三个外部元件即可实现从电池电压到所选输出电压的转换。该器件在1V电压下可确保启动，并能在低至0.6V的电压下工作。
- 品牌名称
- ST(意法半导体)
- 商品型号
- L6920D
- 商品编号
- C1355510
- 商品封装
- TSSOP-8
- 包装方式
- 管装
- 商品毛重
- 0.08克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 600mV~5.5V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调和固定 |
商品概述
L6920是一款高效率升压控制器，只需三个外部组件即可实现从电池电压到选定输出电压的转换。启动电压保证为1V，并且可以在低至0.6V的电压下工作。内部同步整流采用120mΩ的P沟道MOSFET实现，并且为了提高效率，采用了可变频率控制。
商品特性
- 0.6V 至 5.5V 工作输入电压
- 1V 启动输入电压
- 内部同步整流器
- 零关断电流
- 3.3V 和 5V 固定或可调输出电压（2V 至 5.2V）
- 120mΩ 内部有源开关
- 低电池电压检测
- 反向电池保护
应用领域
- 一到三节电池的设备
- PDA 和手持仪器
- 手机 - 数字无线电话
- 寻呼机
- GPS
- 数码相机
