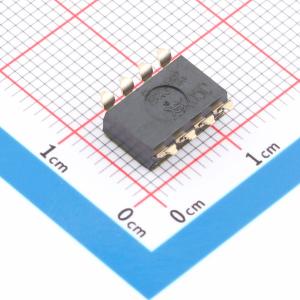

L4976D

降压型 1A 8V~55V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 可调步降开关稳压器
品牌名称: ST(意法半导体)
商品型号: L4976D
商品编号: C1355850
商品封装: SO-16-300mil
包装方式: 管装
商品毛重: 0.001克(g)

商品参数

商品概述

一款降压单片式功率开关稳压器，可在3.3V至50V（通过简单的外部分压器选择）的电压下提供1A电流。该器件采用BCD混合技术实现，使用内部功率DMOS晶体管（典型Rds(ON)为0.25Ω）以实现极高的效率和高开关速度。可实现高达300KHz的开关频率（必须遵守封装的最大功耗）。8V至55V的宽输入电压范围以及3.3V至40V的稳压输出电压涵盖了当今的大多数应用。这款新一代DC-DC转换器的特性包括逐脉冲电流限制、用于短路保护的打嗝模式、电压前馈调节、防止反馈环路断开保护和热关断。该器件有塑料双列直插式封装（MINIDIP 8，用于标准组装）和SO16W（用于SMD组装）两种封装形式。

商品特性

高达1A的降压转换器
工作输入电压范围为8V至55V
精确的5.1V参考电压
输出电压可在0.5V至50V之间调节
开关频率可调节至高达300kHz
电压前馈
零负载电流运行
内部电流限制（逐脉冲和打嗝模式）
防止反馈断开保护
热关断

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(49个/管，最小起订量 1 个)

个

起订量：1 个49个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	8V~55V
	输出电压	500mV~50V
	输出电流	1A
	开关频率	300kHz

	属性	参数值
	工作温度	-40℃~+150℃@(TJ)
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	开关管(内置/外置)	内置
	输出类型	可调
