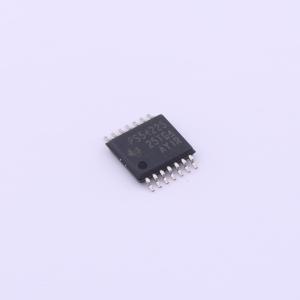

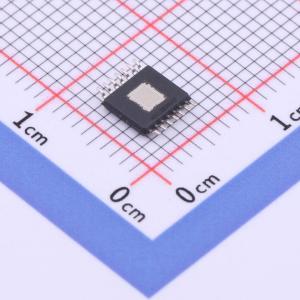

温馨提醒：图片仅供参考，商品以实物为准

TPS54225PWP

4.5V至18V输入，2A同步降压SWIFT™转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS54225是一款自适应导通时间D-CAP2™模式同步降压转换器,支持4.5V至18V的输入电压范围,输出电压可在0.76V至5.5V之间编程。该器件具有高效率的集成MOSFET,支持快速瞬态响应和低输出纹波。它还具有可调软启动和预偏置软启动功能。
品牌名称: TI(德州仪器)
商品型号: TPS54225PWP
商品编号: C1355858
商品封装: HTSSOP-14-EP
包装方式: 管装
商品毛重: 1.14克(g)

商品参数

商品概述

TPS54225是一款自适应导通时间的D-CAP2™模式同步降压转换器。它使系统设计人员能够采用经济高效、元件数量少、待机电流低的解决方案，完成各种终端设备电源总线稳压器的设计。主控制环路采用D-CAP2™模式控制，无需外部补偿元件即可实现快速瞬态响应。它还拥有一项专利电路，使该器件能够适配低等效串联电阻（ESR）输出电容器和超低ESR陶瓷电容器。该器件的VCC输入电压范围为4.5V至18V，VIN输入电源电压范围为2V至18V。输出电压可在0.76V至5.5V之间进行编程设置。该器件还具备可调节的软启动时间和电源正常指示功能。它采用14引脚HTSSOP封装，工作温度范围为-40℃至85℃。

商品特性

D-CAP2™模式可实现快速瞬态响应、低输出纹波，并允许使用陶瓷输出电容器
宽Vcc输入电压范围：4.5V至18V
宽VIN输入电压范围：2V至18V
输出电压范围：0.76V至5.5V
高效集成FET，针对低占空比应用进行优化 — 160mΩ（高端）和110mΩ（低端）
高效率，关断时电流小于10μA
高初始带隙基准精度
可调节软启动
预偏置软启动
700kHz开关频率（fSW）
逐周期过流限制
电源正常输出

应用领域

适用于低压系统的广泛应用
数字电视电源
高清蓝光光盘播放器
网络家庭终端
数字机顶盒（STB）

优惠活动

4.3折

购买数量

(90个/管，最小起订量 1 个)

个

起订量：1 个90个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~18V
	输出电压	760mV~5.5V
	输出电流	2A
	开关频率	700kHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
