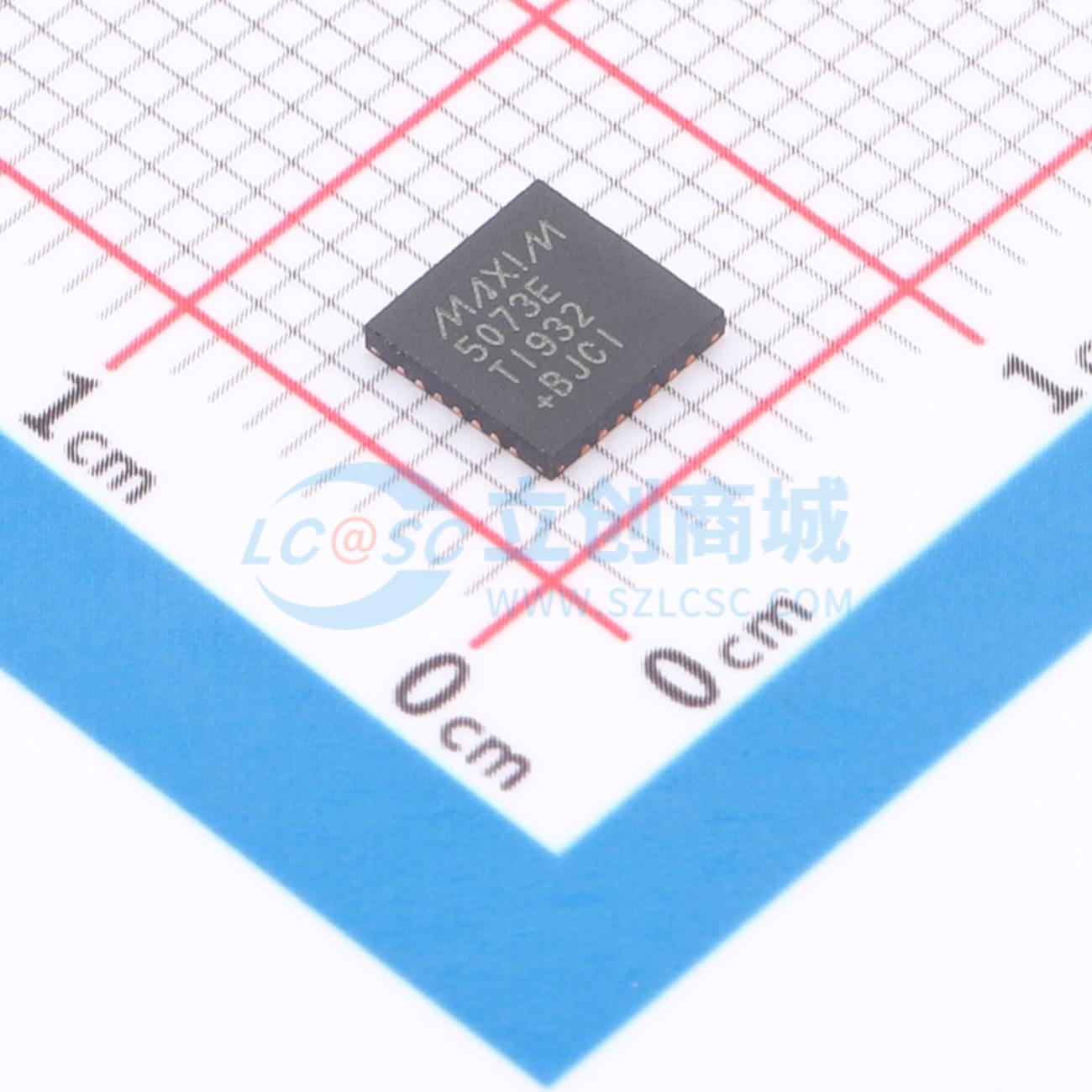

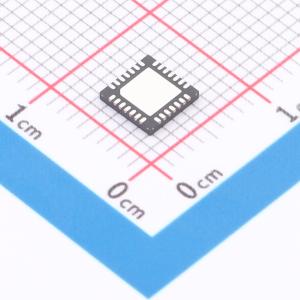

温馨提醒：图片仅供参考，商品以实物为准

MAX5073ETI+

2.2MHz、双输出、buck或boost转换器，内置功率MOSFET

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款双输出 DC-DC 转换器，集成了高端 n 沟道功率 MOSFET。每个输出可以配置为降压转换器或升压转换器。该器件能够在 5.5V 至 23V 的宽输入电压范围内工作。每个输出在降压模式下可编程至低至 0.8V，在升压模式下可编程至高达 28V，输出电压精度为 ±1%。在降压模式下，转换器 1 和转换器 2 分别可以提供 2A 和 1A 的电流。每个转换器的输出开关频率可以在 200kHz 至 2.2MHz 之间编程，以避免无线电电源中的谐波或减小电源的尺寸
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX5073ETI+
商品编号: C1355867
商品封装: TQFN-28-EP(5x5)
包装方式: 管装
商品毛重: 0.001克(g)

商品参数

商品概述

MAx5073是一款双输出DC-DC转换器，集成了高边n沟道功率MOSFET。每个输出可以配置为降压转换器或升压转换器。的工作输入电压范围为5.5V至23V。在降压模式下，每个输出可编程至0.8V，在升压模式下可编程至28V，输出电压精度为±1%。在降压模式下，转换器1和转换器2分别可以提供2A和1A的电流。每个转换器的输出开关频率可以从200kHz编程到2.2MHz，以避免无线电电源中的谐波或减小电源尺寸。每个输出以180°反相运行，从而减少输入电容的纹波电流、尺寸和成本。SYNC输入便于外部频率同步。此外，CLKOUT输出提供了相对于转换器2的反相时钟信号，使用两个主从配置的MAx5073 IC可以实现四相操作。

MAx5073包括一个内部数字软启动功能，可减少浪涌电流，消除输出电压过冲，并确保上电期间输出电压单调上升。为每个转换器配备了单独的关断和电源良好输出。保护特性包括降压模式下的输出短路保护和升压操作的最大占空比限制，以及热关断。

MAx5073采用热增强型28引脚薄QFN封装，在环境温度为+70℃时可耗散2.7W。的工作温度范围为-40℃至+85℃扩展范围，或-40℃至+125℃汽车温度范围。

商品特性

4.5V至5.5V或5.5V至23V输入电源电压范围
0.8V（降压）至28V（升压）输出电压
带内部功率MOSFET的两个独立输出DC-DC转换器
每个输出可以配置为降压或升压模式
在降压模式下，IOUT1和IOUT2分别为2A和1A
180°异相操作
四相操作的时钟输出
可编程开关频率从200kHz到2.2MHz
数字软启动和同步输入
单个转换器关断和电源良好输出
短路保护（降压）/最大占空比限制（升压）
过热关断
增强散热的28引脚薄型QFN封装在+70℃下可耗散高达2.7W

应用领域

负载点DC-DC转换器
电信线路卡
网络线路卡
为PDs的PoE后期稳压

数据手册PDF

放大查看下载PDF

优惠活动

9.3折

购买数量

(60个/管，最小起订量 1 个)

个

起订量：1 个60个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型；升压型
	工作电压	5.5V~23V
	输出电压	800mV~28V
	输出电流	1.38A；2.3A
	开关频率	2.2MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	否
	输出通道数	2
	拓扑结构	升压式；降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
