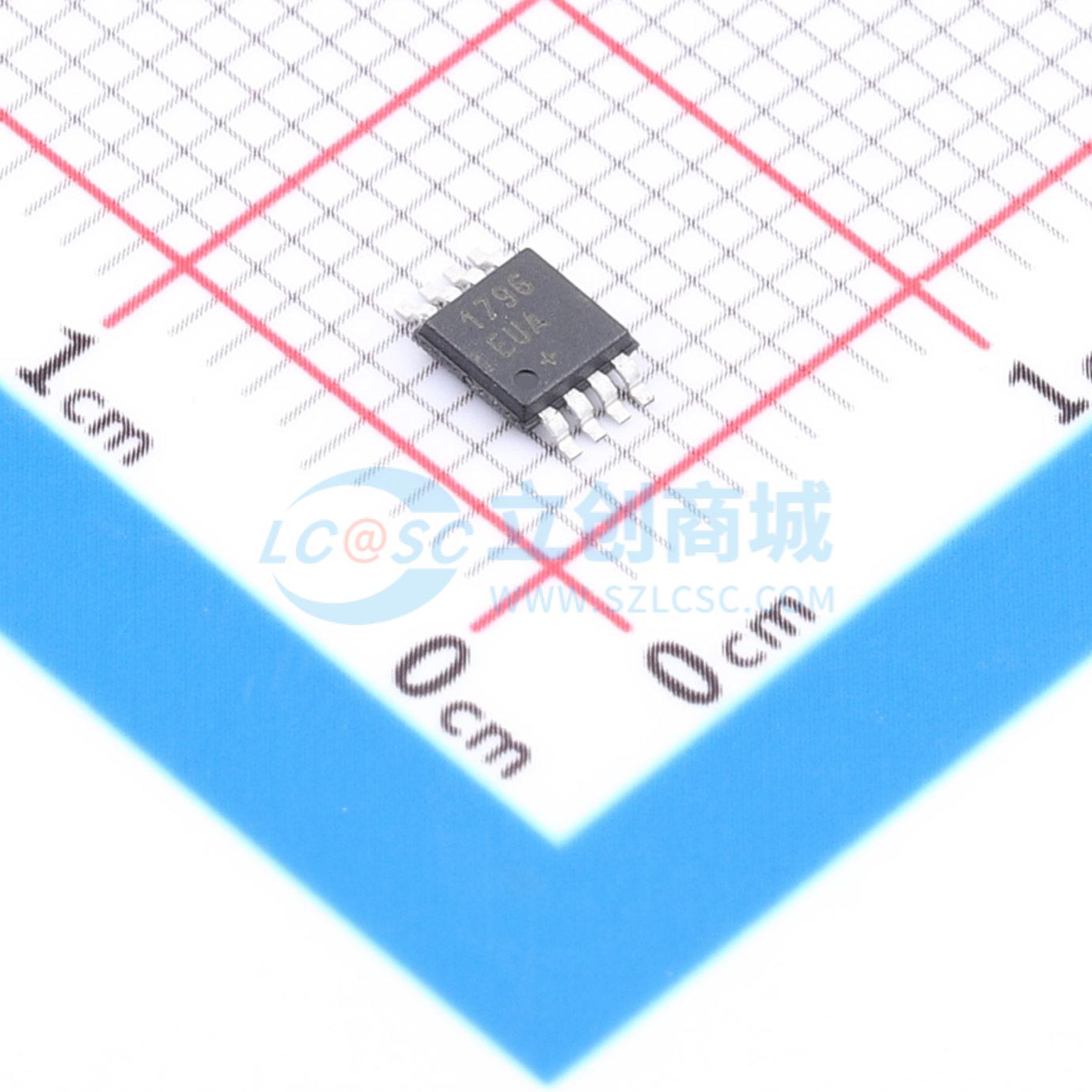

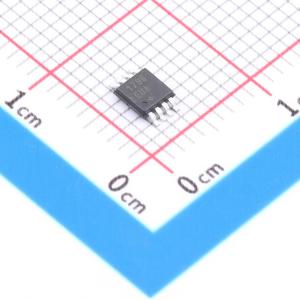

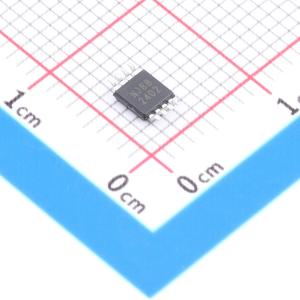

温馨提醒：图片仅供参考，商品以实物为准

MAX1796EUA+

升压型 400mA 1V~5.5V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 低电源电流、升压型DC-DC转换器，具有真正关断功能，低电源电流、升压型DC-DC转换器，具有True Shutdown™
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX1796EUA+
商品编号: C1355943
商品封装: MSOP-8
包装方式: 管装
商品毛重: 0.001克(g)

商品参数

商品概述

MAX1795/MAX1796/MAX1797是高效升压型DC-DC转换器，适用于小型便携式手持设备。这些器件采用了美信的True Shutdown™电路，在关断模式下可将输出与输入完全断开，提高了效率，并省去了昂贵的外部元件。三款器件还采用了美信专有的LX阻尼电路，可降低对噪声敏感应用中的EMI。为了进一步提高系统灵活性，即使DC-DC转换器处于关断模式，电池监控比较器（LBI/LBO）仍保持工作。输入电压范围为+0.7V至VOUT，其中VOUT可设置为+2V至+5.5V。保证在+0.85V电压下启动。MAX1795/MAX1796/MAX1797具有预设的、可通过引脚选择的5V或3.3V输出。也可使用两个外部电阻将输出调整为其他电压。三款器件仅在电流限制方面有所不同，可针对不同负载优化外部元件：MAX1795、MAX1796和MAX1797的电流限制分别为0.25A、0.5A和1A。所有器件均采用紧凑的8引脚μMAX封装，高度仅为1.09mm，尺寸是8引脚SO封装的一半。

商品特性

效率>95%
真关断电路
- 关断时输出与输入断开
- 无需外部肖特基二极管
静态电源电流25μA
低噪声抗振铃特性
关断时LBI/LBO比较器启用
关断电流2μA
8引脚μMAX封装

应用领域

便携式数字音频播放器
个人数字助理/掌上电脑
无线手机
便携式终端

数据手册PDF

放大查看下载PDF

优惠活动

9.2折

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	1V~5.5V
	输出电压	2V~5.5V
	输出电流	400mA
	开关频率	500kHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	25uA
	开关管(内置/外置)	内置
	输出类型	可调
