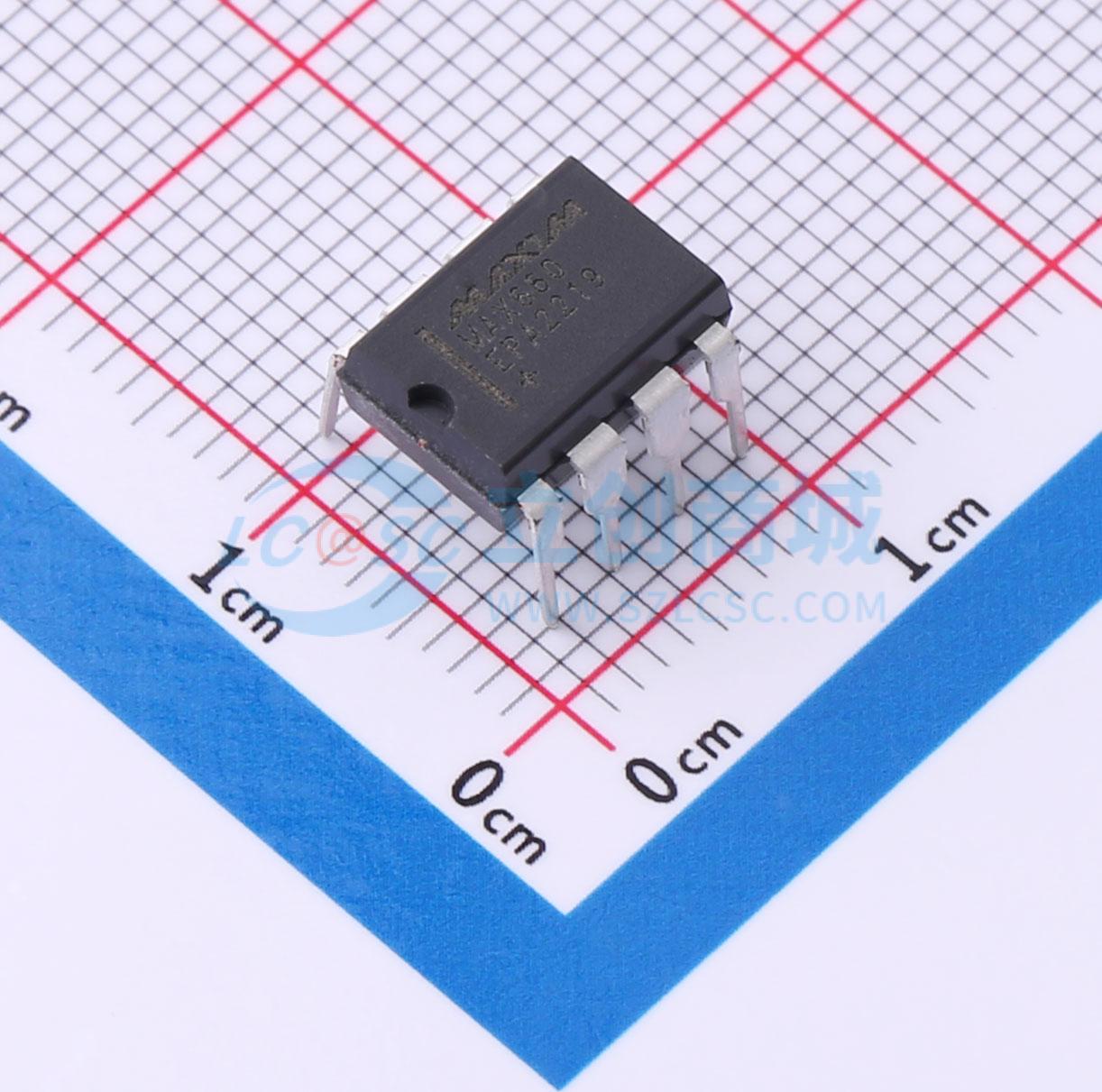

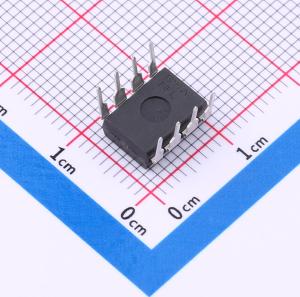

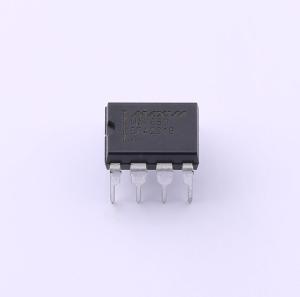

MAX660EPA+

MAX660 单片电荷泵电压反相器可将 +1.5V 至 +5.5V 的输入转换为相应的 -1.5V 至 -5.5V 输出。该电荷泵仅需两个低成本电容，其 100mA 的输出可替代开关稳压器，省去了电感器及其相关的成本、体积和电磁干扰。在大部分负载电流范围内，其效率超过 90%，典型工作电流仅为 120μA，为电池供电和板级电压转换应用提供了理想的性能。MAX660 还能将输入电源或电池的输出电压加倍，在 +5V 输入下可提供 100mA、+9.35V 的输出。 MAX660 电容式电荷泵电路可对输入电压进行反相或加倍处理（参见典型工作电路）。为实现最佳性能，应使用低等效串联电阻（ESR）的电容。 当在电源电压低于 3V 的情况下使用反相模式时，LV 必须连接到地。这样可绕过内部稳压器电路，在低电压应用中提供最佳性能。当在电源电压高于 3V 的情况下使用反相模式时，LV 可连接到地或悬空。该器件通常将 LV 接地使用，但由于 LV 可悬空，因此用 MAX660 替代 ICL7660 变得更加简便。当对 OSC 进行过驱动时，LV 必须接地（参见“改变振荡器频率”部分）。在使用加倍模式时，无论电源电压如何，都应将 LV 连接到 OUT。

• 小电容
• 100mA 负载时典型损耗为 0.65V
• 低工作电流 120μA
• 典型输出阻抗 6.5Ω
• 当 C1 = C2 = 10μF 时，保证 ROUT <15Ω
• 引脚兼容 ICL7660 的大电流升级版
• 可对输入电源电压进行反相或加倍
• 可选振荡器频率：10kHz/80kHz
• 100mA（IL 接地）时典型转换效率为 88%

• 笔记本电脑
• 医疗仪器
• 接口电源
• 手持仪器
• 运算放大器电源
