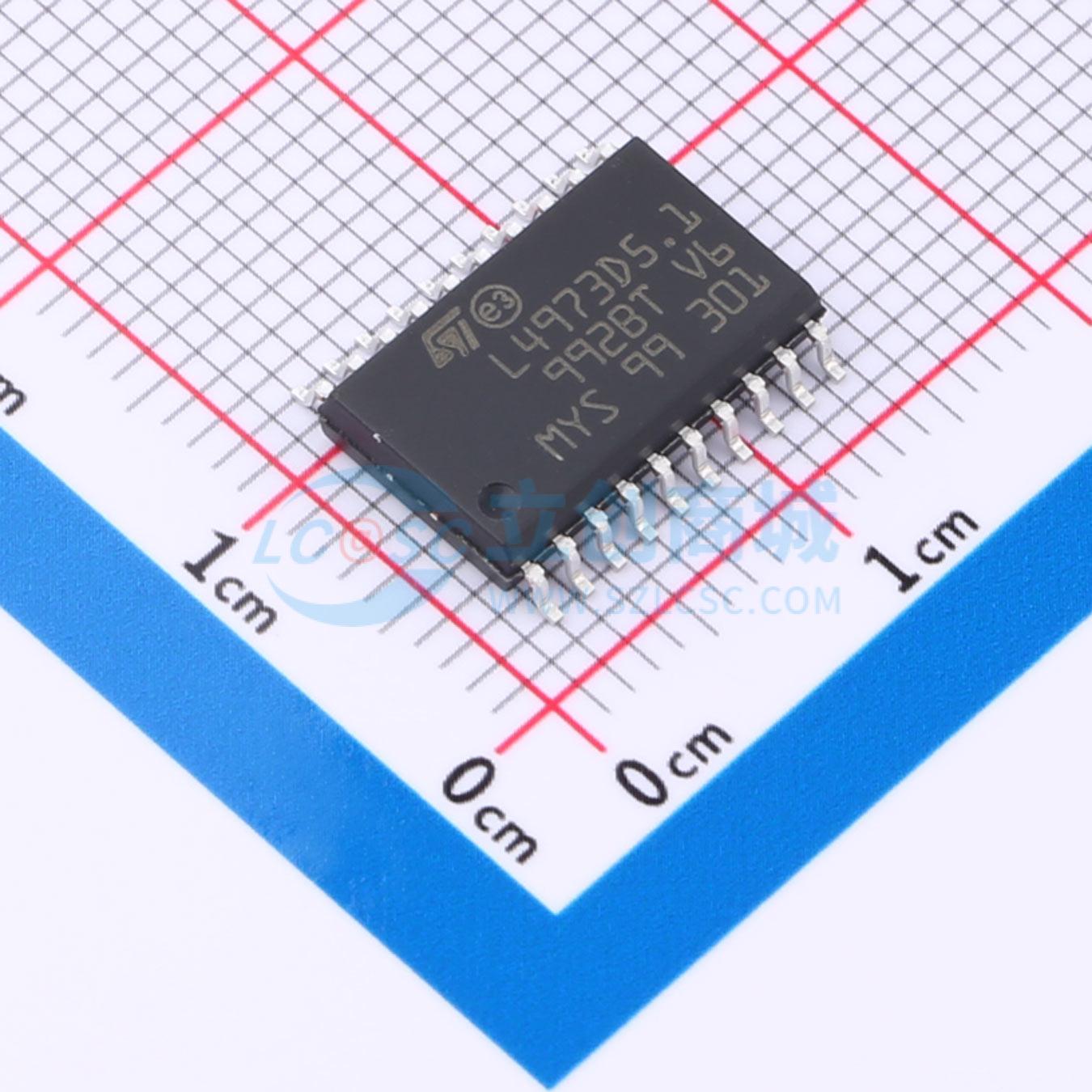

温馨提醒：图片仅供参考，商品以实物为准

L4973D5.1

3.5A步降开关稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: L4973是一款降压型单片式功率开关稳压器，可在3.3 V或5 V的固定电压下提供3.5 A的电流。
品牌名称: ST(意法半导体)
商品型号: L4973D5.1
商品编号: C1355947
商品封装: SO-20-300mil
包装方式: 管装
商品毛重: 1.055克(g)

商品参数

商品概述

L4973是一款降压型单片式功率开关稳压器，可在3.3V或5.1V的固定电压下提供3.5A的电流，并可通过一个简单的外部分压器将输出电压调节至最高50V。该器件采用BCD混合技术，使用内部功率D-MOS晶体管（典型RDS(on)为0.15Ω），以实现极高的效率和极快的开关速度。开关频率最高可达300kHz（必须注意封装的最大功耗）。8V至55V的宽输入电压范围以及3.3V至40V的稳压输出电压，可满足当今大多数应用的需求。这款新一代DC-DC转换器的特性包括逐脉冲电流限制、用于输出短路保护的打嗝模式、电压前馈调节、软启动、输入/输出同步、防止反馈环路断开的保护、零电流消耗禁止功能和热关断。可用的封装形式有塑料双列直插式封装，标准组装采用DIP18（12+3+3），表面贴装组装采用SO20（12+4+4）。

商品特性

高达3.5A的降压转换器
工作输入电压范围为8V至55V
3.3V或5.1V（±1%）固定输出，以及可调输出：
- 0.5V至50V（3.3型）
- 5.1V至50V（5.1型）
频率可调至最高300kHz
电压前馈
零负载电流运行（最小1mA）
内部电流限制（逐脉冲和打嗝模式）
精确的5.1V（1.5%）参考电压可外部获取
输入/输出同步功能
零电流消耗禁止功能（VCC = 24VA时典型值为100mA）
防止反馈断开保护
热关断
输出过压保护
软启动功能

数据手册PDF

放大查看下载PDF

优惠活动

8.4折起

购买数量

(40个/管，最小起订量 1 个)

个

起订量：1 个40个/管

总价金额：

￥ 0.00

近期成交7单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	8V~55V
	输出电压	5.1V
	输出电流	3.5A
	开关频率	90kHz~300kHz
	工作温度	-40℃~+150℃

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	1mA
	开关管(内置/外置)	内置
	输出类型	固定
