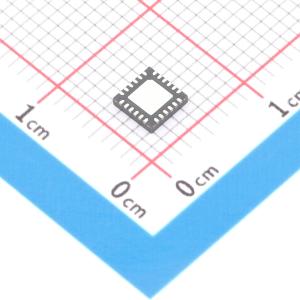

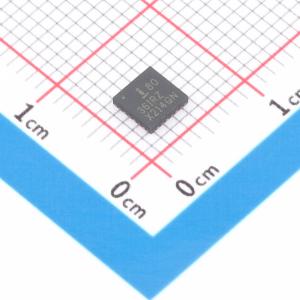

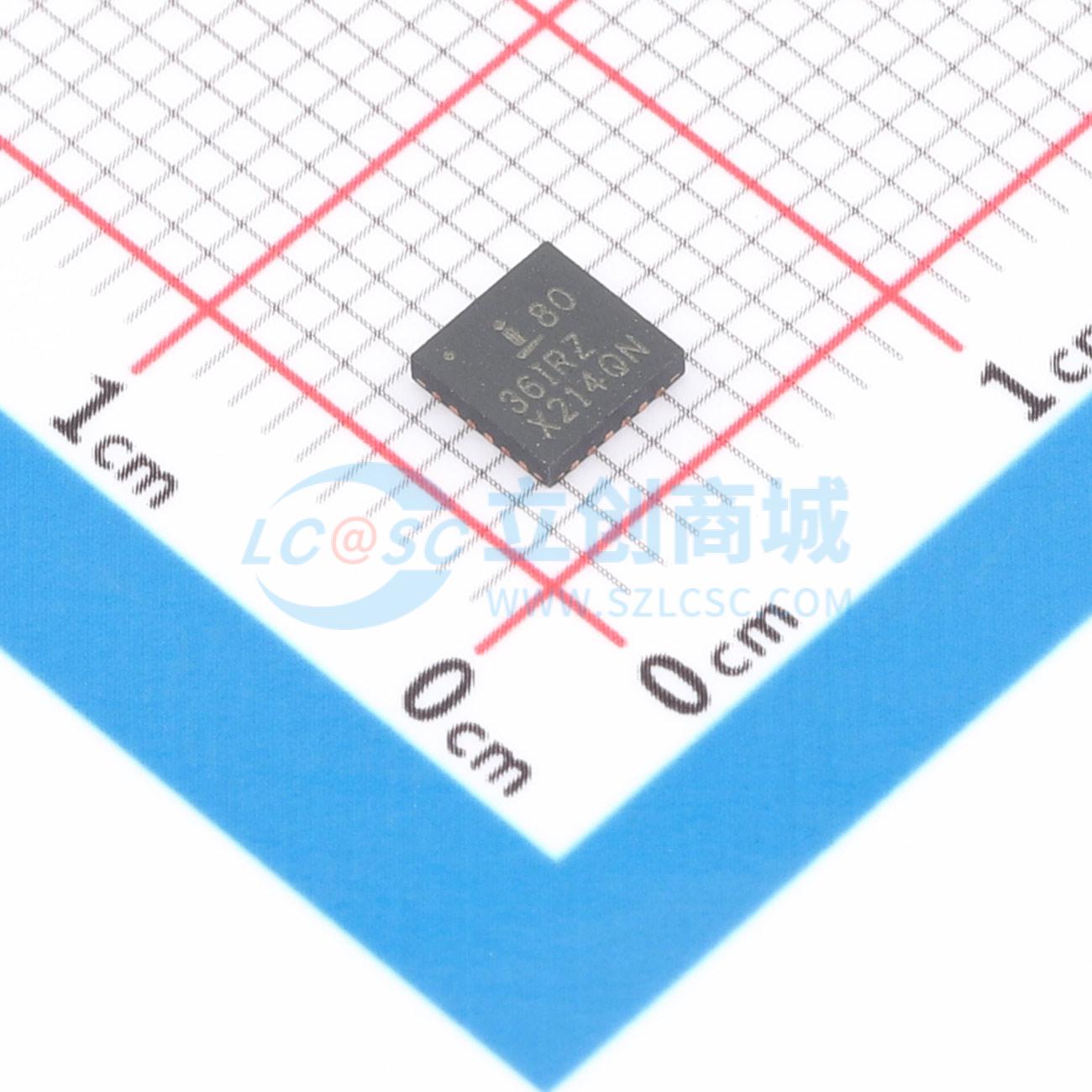

温馨提醒：图片仅供参考，商品以实物为准

ISL8036IRZ

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: RENESAS(瑞萨)/IDT
商品型号: ISL8036IRZ
商品编号: C1355966
商品封装: QFN-24-EP(4x4)
包装方式: 管装
商品毛重: 0.001克(g)

商品参数

商品概述

ISL8036、ISL8036A 是集成式电源控制器，适用于双 3A 输出电流或均流操作，配备 1MHz（ISL8036）/2.5MHz（ISL8036A）降压稳压器，非常适合任何低功率、低电压应用。两路输出相位相差 180°，可降低输入 RMS 电流和 EMI。该器件针对产生低至 0.8V 的低输出电压进行了优化。电源电压范围为 2.8V 至 6V，允许使用单节 Li+电池、三节 NiMH 电池或稳压 5V 输入。两路输出相位相差 180°，每路保证最小输出电流为 3A。在均流模式下，两路可组合形成单个 6A 输出。均流时，交错 PWM 信号可降低输入和输出纹波。 ISL8036、ISL8036A 包含一对低导通电阻的 P 沟道和 N 沟道内部 MOSFET，以实现效率最大化并减少外部元件数量。100%占空比操作可使每路在 3A 电流下的压差低于 250mV。 ISL8036、ISL8036A 在上电时提供独立的 1ms 电源正常（PG）定时器。关断时，ISL8036、ISL8036A 会对输出电容进行放电。其他特性包括内部数字软启动、用于电源排序的使能功能、过流保护和热关断。 ISL8036、ISL8036A 采用 24 引脚、4mmx4mm QFN 封装，最大高度为 1mm。完整的转换器占用面积小于 1.5cm²。

商品特性

3A 高效同步降压稳压器，效率高达 95%
在全温度/负载/线路条件下，输出精度为±2%
内部数字软启动 - 1.5ms
6A 均流模式操作
外部同步频率高达 6MHz
内部电流模式补偿
峰值电流限制和打嗝模式短路保护
反向过流保护

应用领域

DC/DC 负载点（POL）模块
微控制器（MC）/微处理器（MP）、FPGA 和 DSP 电源
路由器和交换机用插入式 DC/DC 模块
测试与测量系统
锂离子电池供电设备
条形码阅读器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(75个/管，最小起订量 1 个)

个

起订量：1 个75个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.85V~6V
	输出电压	800mV~6V
	输出电流	3A
	开关频率	1MHz

	属性	参数值
	工作温度	-40℃~+85℃@(TA)
	同步整流	是
	输出通道数	1；2
	拓扑结构	降压式
	开关管(内置/外置)	内置
	输出类型	-
