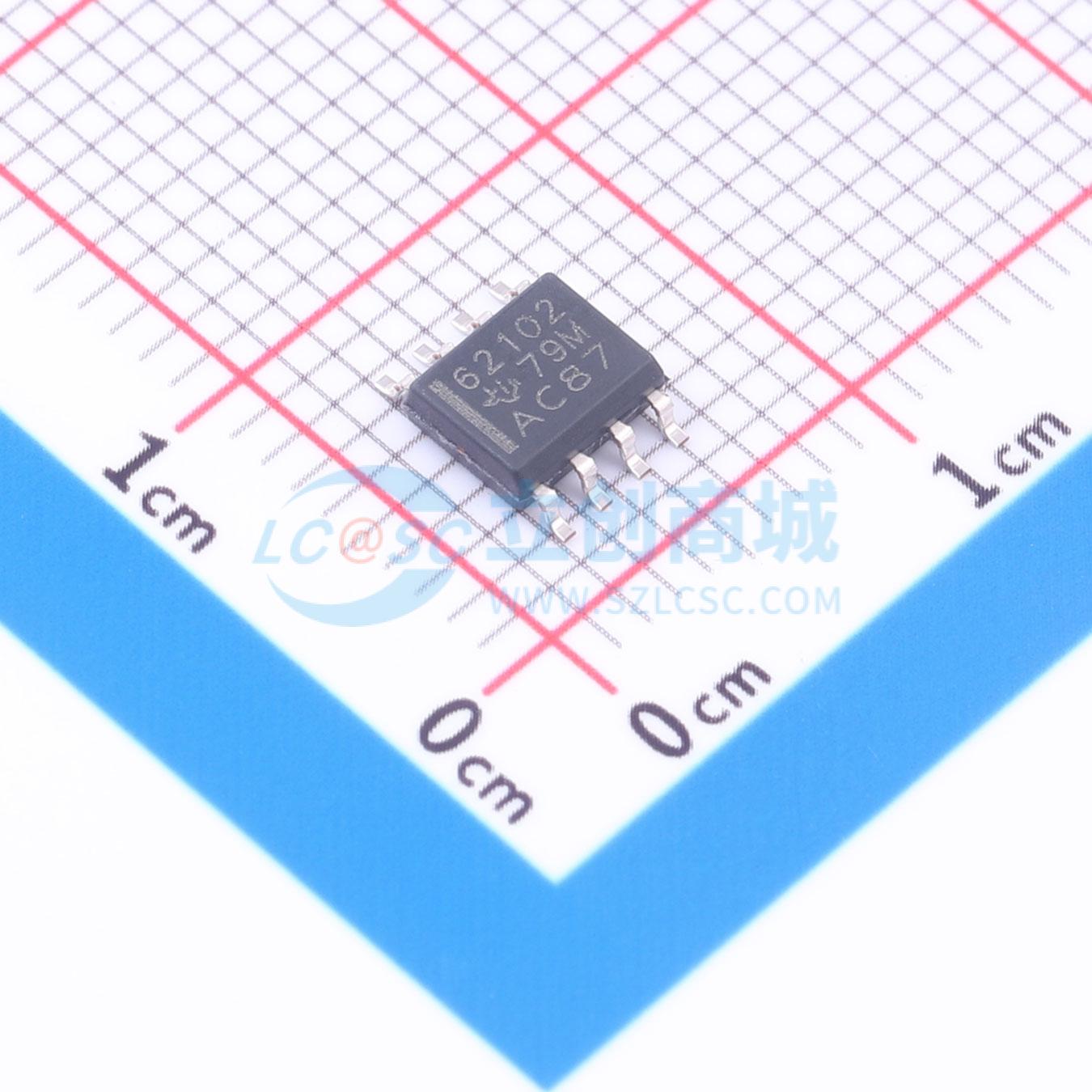

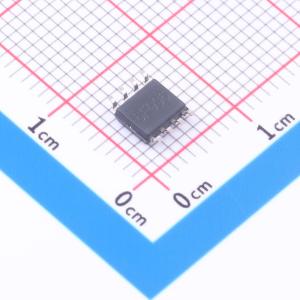

TPS62102D

TPS6210x 系列低功耗、高效率降压转换器设计用于由 1 节或 2 节锂离子电池组供电。该器件输入电压范围宽，为 2.5 V 至 9 V，输出电压可调，范围为 0.8 V 至 8 V，能够提供 500 mA 的输出电流。TPS6210x 系列可同步直流 - 直流转换器有四种不同的工作频率可供选择：300 kHz、600 kHz、1 MHz 和 2 MHz。利用双功能 SD/SYNC 输入引脚，电路可以固定频率运行，也可以实现同步。 TPS6210x 系列在低输出电流和高输出电流情况下均具有高效率。三功能 MODE 输入引脚用于选择恒定频率、自动模式或轻载模式。多模式操作允许 IC 选择最高效的工作模式，或者，如果需要，用户可以决定采用三种模式中的哪一种。在自动模式下，输出负载检测电路会判断转换器应运行在恒定频率的重载模式，还是脉冲可变频率的轻载模式。 TPS6210x 系列还具备关断模式，以实现最佳的电池储存寿命。该 IC 采用了三种过载保护方法，包括热关断和两级过流保护。TPS6210x 采用 8 引脚小外形尺寸 SOIC 封装。

• 2.5 V 至 9 V 输入范围
• 0.8 V 至 8 V 输出范围
• 双自动模式，轻载时实现高效率
• 可外部同步
• 0% 至 100% 占空比
• 低静态电流、待机电流和关断电流
• 8 引脚 SOIC 封装
• 四种 PWM 频率版本（最高 2 MHz）

• 蜂窝电话
• 卫星电话
• GPS 设备
• 数码相机
• PDA 和手持摄像机
