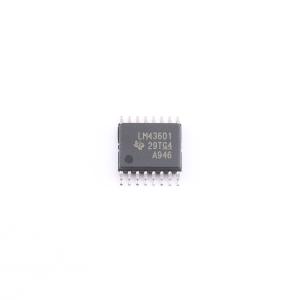

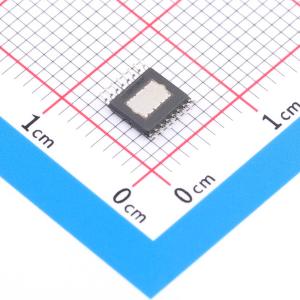

LM43601PWP

3.5V至36V、1A同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM43601是一款易于使用的同步降压直流/直流转换器,可在3.5V至36V（瞬态值42V）的输入电压范围内驱动高达1A的负载电流。该器件以极小的解决方案尺寸提供优异的效率、输出精度和压降电压。集成同步整流,具有可调频率范围:200kHz至2.2MHz,默认值为500kHz。保护功能包括热关断、Vcc欠压锁定、逐周期电流限制和输出短路保护。
品牌名称: TI(德州仪器)
商品型号: LM43601PWP
商品编号: C1356079
商品封装: HTSSOP-16-EP
包装方式: 管装
商品毛重: 0.001克(g)

商品参数

商品概述

LM43601稳压器是一款易于使用的同步降压直流/直流转换器，可在3.5V至36V（瞬态值42V）的输入电压范围内驱动高达1A的负载电流。LM43601以极小的解决方案尺寸提供优异的效率、输出精度和压降电压。扩展系列能够以引脚到引脚兼容封装提供0.5A、2A和3A负载电流选项。采用峰值电流模式控制来实现简单控制环路补偿和逐周期电流限制。可选功能包括可编程开关频率、同步、电源正常标志、精确使能、内部软启动、可扩展软启动和跟踪，可为各种应用提供灵活且易于使用的平台。轻载时的断续传导和自动频率调制可提升轻载效率。此系列只需要很少的外部组件，并且引脚排列可实现简单、最优的印刷电路板(PCB)布局布线。保护功能包括热关断、VCC欠压锁定、逐周期电流限制和输出短路保护。该器件与LM46000、LM46001、LM46002、LM43600、LM43602和LM43603引脚对引脚兼容。

商品特性

33μA稳压静态电流
可在轻负载条件下实现高效率（DCM和PFM）
符合EN55022/CISPR 22电磁干扰(EMI)标准
集成同步整流
可调频率范围：200kHz至2.2MHz（默认值为500kHz）
与外部时钟频率同步
内部补偿
与几乎任一陶瓷、固态电解、钽和铝质电容器组合一同工作时保持稳定
电源正常状态标志
软启动至预偏置负载
内部软启动：4.1ms
可由外部电容器延长的软启动时间
输出电压跟踪功能
精确使能实现系统欠压闭锁(UVLO)
具有断续模式的输出短路保护
过热热关断保护
使用LM43601并借助WEBENCH电源设计器创建定制设计方案

应用领域

工业用电源
电信系统
AM以下波段汽车应用
通用宽VIN稳压
高效负载点稳压

优惠活动

购买数量

(90个/管，最小起订量 1 个)

个

起订量：1 个90个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.5V~36V
	输出电压	1V~28V
	输出电流	1A
	开关频率	2.2MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
