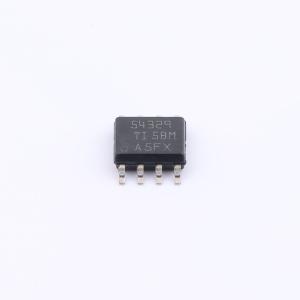

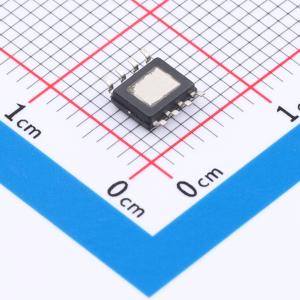

温馨提醒：图片仅供参考，商品以实物为准

TPS54329DDA

3A 同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS54329 是一款 3A 同步降压转换器,具有宽输入电压范围（4.5V 至 18V）和可编程输出电压（0.76V 至 7V）。该器件采用 D-CAP2 控制模式,提供快速瞬态响应和低输出纹波。内置高效率 MOSFET 和可调软启动时间,适用于多种低电压系统应用。
品牌名称: TI(德州仪器)
商品型号: TPS54329DDA
商品编号: C1356131
商品封装: SO-8
包装方式: 管装
商品毛重: 0.001克(g)

商品参数

商品概述

D-CAP2™模式可实现快速瞬态响应、低输出纹波，并允许使用陶瓷输出电容。宽VIN输入电压范围：4.5 V至18 V；输出电压范围：0.76 V至7.0 V。高效集成FET，针对低占空比应用进行优化 — 100 mΩ（高端）和74 mΩ（低端）。高效率，关断时电流小于10 μA。初始带隙基准精度高。软启动可调。预偏置软启动。650 kHz开关频率（fSW）。逐周期过流限制。

商品特性

D-CAP2™模式可实现快速瞬态响应
低输出纹波
允许使用陶瓷输出电容
宽VIN输入电压范围：4.5 V至18 V
输出电压范围：0.76 V至7.0 V
高效集成FET，针对低占空比应用进行优化 — 100 mΩ（高端）和74 mΩ（低端）
高效率，关断时电流小于10 μA
初始带隙基准精度高
软启动可调
预偏置软启动
650 kHz开关频率（fSW）
逐周期过流限制

应用领域

适用于低压系统的广泛应用
数字电视电源
高清蓝光光盘播放器
网络家庭终端
数字机顶盒（STB）

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~18V
	输出电压	760mV~7V
	输出电流	3A
	开关频率	650kHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
