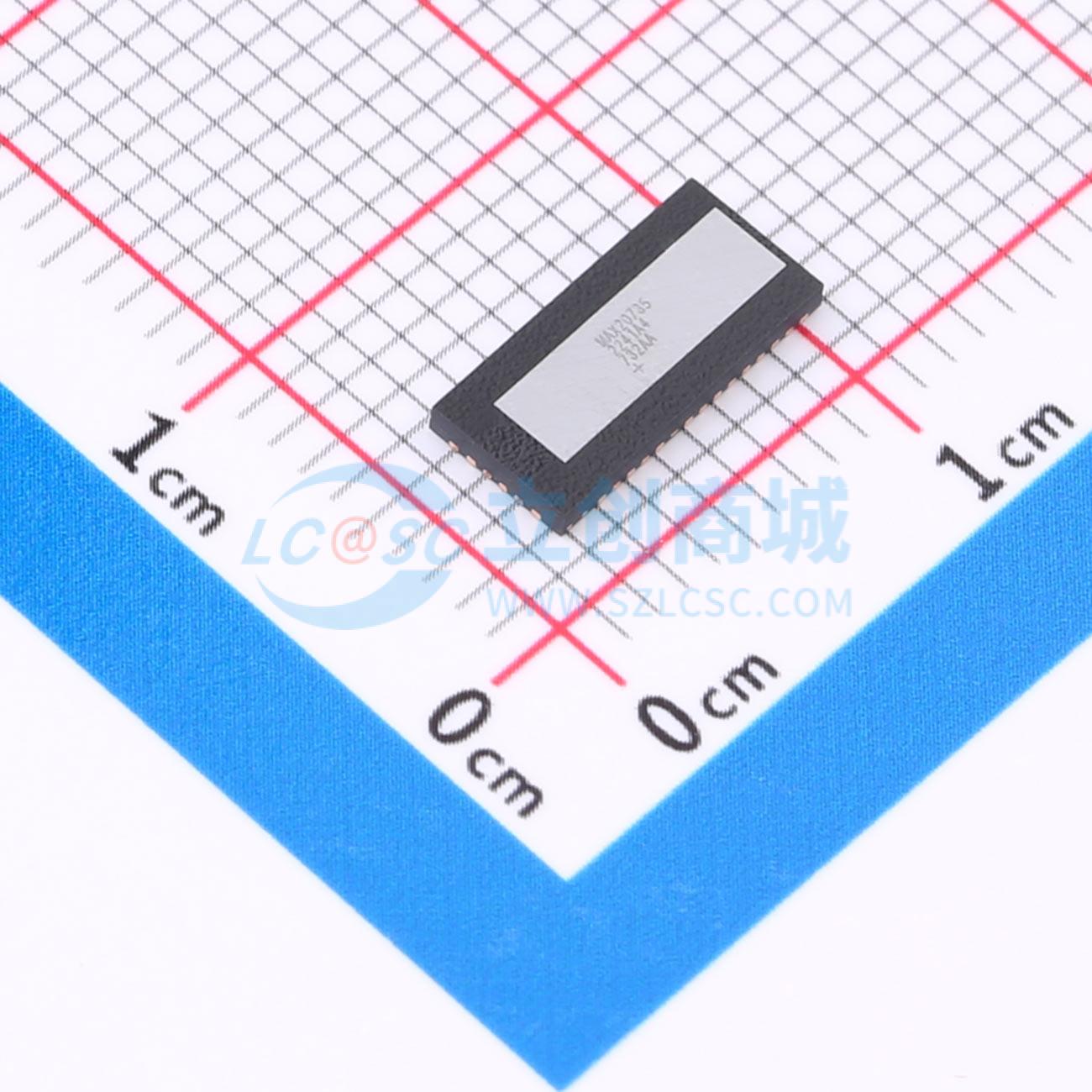

温馨提醒：图片仅供参考，商品以实物为准

MAX20735EPL+

集成式降压开关稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 集成、降压型开关调节器、单芯片集成、降压型开关调节器，具有高功率密度和低元件数量
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX20735EPL+
商品编号: C1356086
商品封装: FCQFN-15(4.2x9)
包装方式: 编带
商品毛重: 2.12克(g)

商品参数

商品概述

MAX20735是一款高度集成、高效的开关稳压器，适用于工作电压为4.5V至16V、最大负载高达40A的应用。这款单芯片稳压器为网络、数据通信和电信设备提供了极为紧凑、高效的电源解决方案，具备高精度输出电压和出色的瞬态响应。该IC通过连接到专用编程引脚的电容和电阻提供了广泛的可编程特性。利用这一特性，可以针对特定应用优化操作，减少元件数量，和/或在稳压器性能和系统成本之间进行适当权衡。易于编程使得同一设计可用于多种应用。 MAX20735具备保护功能。正、负逐周期过流保护和过温保护确保了设计的坚固性。输入欠压锁定功能可在输入电压超出规格时关闭设备，防止其工作。状态引脚提供输出信号，表明输出电压在范围内且系统正在调节。

商品特性

高功率密度和低元件数量
整体解决方案尺寸：包括电感器和输出电容器在内为509mm²
峰值效率达90.7%：VDDH = 12V且VOUT = 1V
快速瞬态响应：支持高达300A/μs的负载阶跃瞬变
优化元件性能和效率，缩短设计时间
具备系统和IC自保护功能，提高电源可靠性
带开路检测的差分远程感测
打嗝式过流保护
可编程热关断

应用领域

通信设备
网络设备
服务器和存储设备
负载点电压调节器
μP芯片组
内存VDDQ
I/O

数据手册PDF

放大查看下载PDF

优惠活动

9.6折

购买数量

(10个/圆盘，最小起订量 1 个)

个

起订量：1 个10个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~16V
	输出电压	650mV~5.5V
	输出电流	40A
	开关频率	900kHz

	属性	参数值
	工作温度	-40℃~+125℃@(TJ)
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	开关管(内置/外置)	内置
	输出类型	可调
