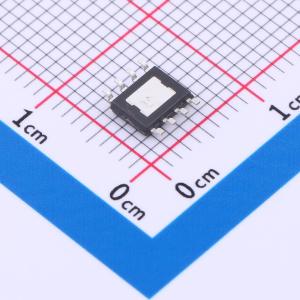

温馨提醒：图片仅供参考，商品以实物为准

TPS54627DDA

6A同步降压转换器

SMT扩展库PCB免费打样

描述: TPS54627是一款自适应接通时间D-CAP2TM模式同步降压转换器,支持4.5V至18V的输入电压范围,输出电压范围为0.76V至5.5V,最大输出电流为6A,具有快速瞬态响应和低输出纹波。适用于低电压系统、数字电视电源、高清Blu-rayDiscTM播放器、网络家庭终端设备和数字机顶盒。
品牌名称: TI(德州仪器)
商品型号: TPS54627DDA
商品编号: C1356058
商品封装: SO-8
包装方式: 管装
商品毛重: 0.52克(g)

商品参数

商品概述

TPS54627是一款自适应接通时间D-CAP2™模式同步降压转换器。可帮助系统设计人员通过一个成本有效、低组件数量、低待机电流解决方案来完成多种终端设备的电源总线调节器集。主控制环路使用D-CAP2™模式控制，此控制方式在无需外部补偿组件的情况下提供快速瞬态响应。专有电路还使该器件可采用诸如高分子有机半导体固体电容器(POSCAP) 或高分子聚合物电容器(SP-CAP) 等低等效串联电阻(ESR) 输出电容器，以及超低ESR陶瓷电容器。工作输入电压介于4.5V至18V VIN之间。输出电压可在0.76V与5.5V之间进行设定。特有一个可调软启动时间。采用8引脚DDA封装，并针对在 - 40°C到85°C的工作温度范围内的运行而设计。

商品特性

D-CAP2™模式支持快速瞬态响应
低输出纹波，支持陶瓷输出电容器
宽VIN输入电压范围：4.5V至18V
输出电压范围：0.76V至5.5V
高效率集成型场效应晶体管(FET)
针对较低占空比应用进行了优化
36mΩ（高侧）与28mΩ（低侧）
高效率，关断时流耗少于10μA
高初始带隙基准精度
可调软启动
预偏置软启动
650kHz开关频率(fSW)
逐周期过流限制

应用领域

低电压系统的广泛应用
数字电视电源
高清Blu-ray Disc播放器
网络家庭终端设备
数字机顶盒(STB)

优惠活动

购买数量

(75个/管，最小起订量 1 个)

个

起订量：1 个75个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~18V
	输出电压	765mV~5.5V
	输出电流	-
	开关频率	650kHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
