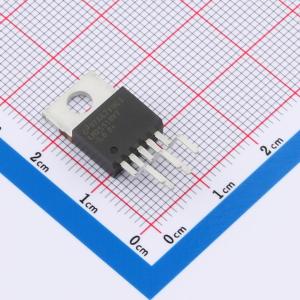

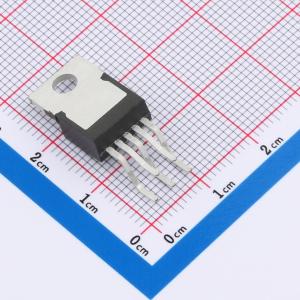

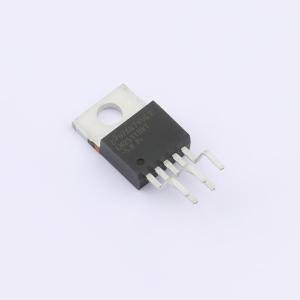

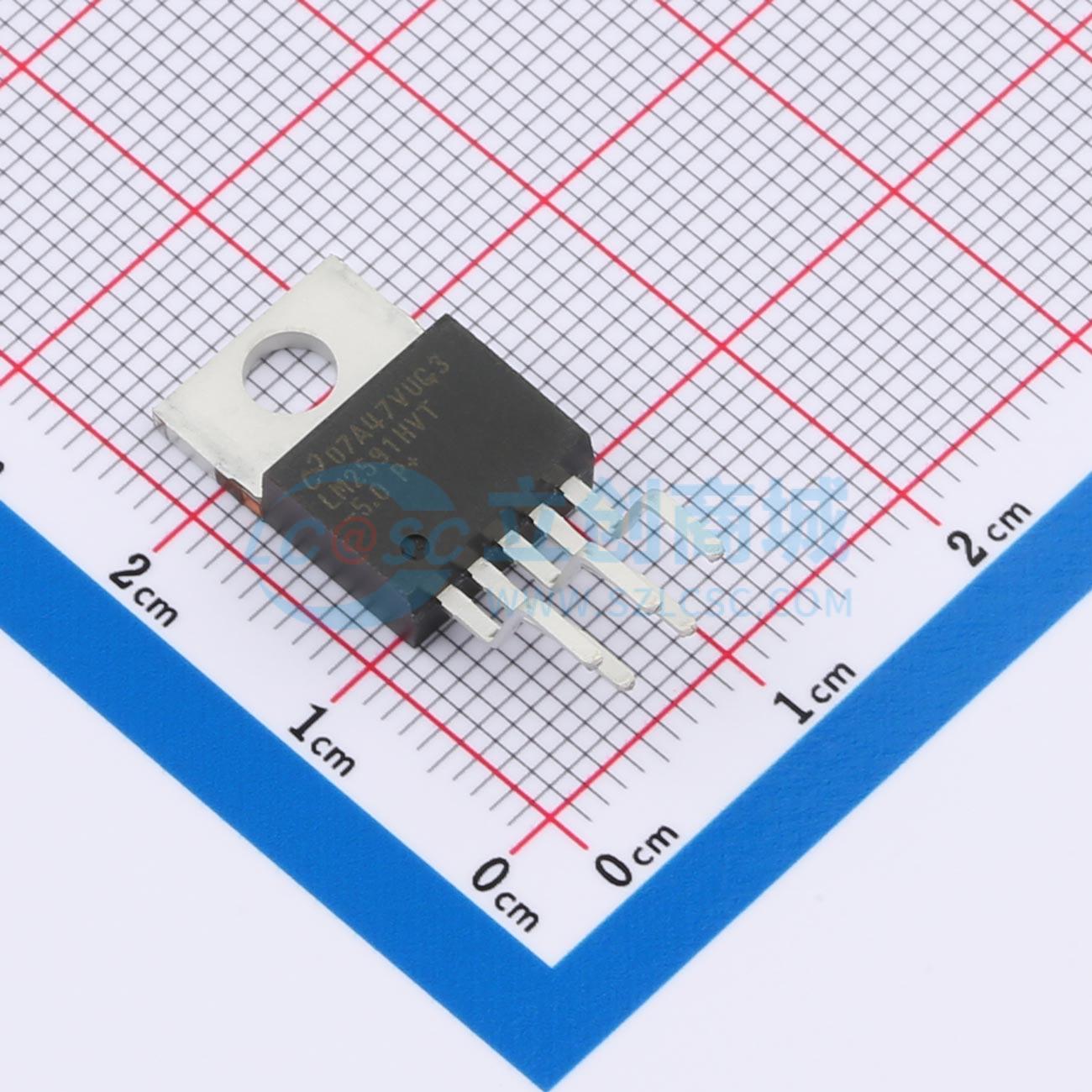

LM2591HVT-5.0/NOPB

LM2591HV系列稳压器是单片集成电路，为降压（buck）开关稳压器提供所有主动功能，能够以出色的线性和负载调节驱动1-A负载。这些器件提供3.3 V、5 V的固定输出电压版本以及可调输出版本。

该系列开关稳压器类似于LM2590HV，但没有后者的一些监控和控制功能。

这些稳压器需要最少数量的外部元件，使用简单，并包括内部频率补偿、改进的线性和负载规格以及固定频率振荡器。

LM2591HV的工作开关频率为150 kHz，因此允许比低频开关稳压器所需的小尺寸滤波元件。该稳压器有标准5引脚封装，具有多种不同的引脚弯曲选项，以及5引脚表面贴装封装。

其他特性包括在所有输入电压和输出负载条件下输出电压的±4%容差，以及振荡器频率的±15%容差。外部关断功能通常具有90 μA的待机电流。自保护功能包括输出开关的两级电流限制和过温关断，在故障条件下提供全面保护。

• 3.3V、5V 和可调输出版本
• 可调版本输出电压范围：1.2V 至 57V ±4%，在输入和负载条件下最大
• 指定 1A 输出负载电流
• 提供 5 引脚封装
• 输入电压范围高达 60V
• 150kHz 固定频率内部振荡器
• 开启和关闭控制
• 低功耗待机模式，IQ 典型值为 90μA
• 高效率
• 热关断和电流限制保护
• 在所有输入电压和输出负载条件下，输出电压的指定容差为 ±4%
• 振荡器频率 ±15%
• 外部关断，典型待机电流为 90μA
• 自我保护功能包括输出开关的两阶段电流限制和故障条件下的过温关断，提供全面保护

• 简单高效率降压（Buck）调节器
• 用于线性稳压器的高效预稳压器
• 板载开关稳压器
• 正到负转换器
