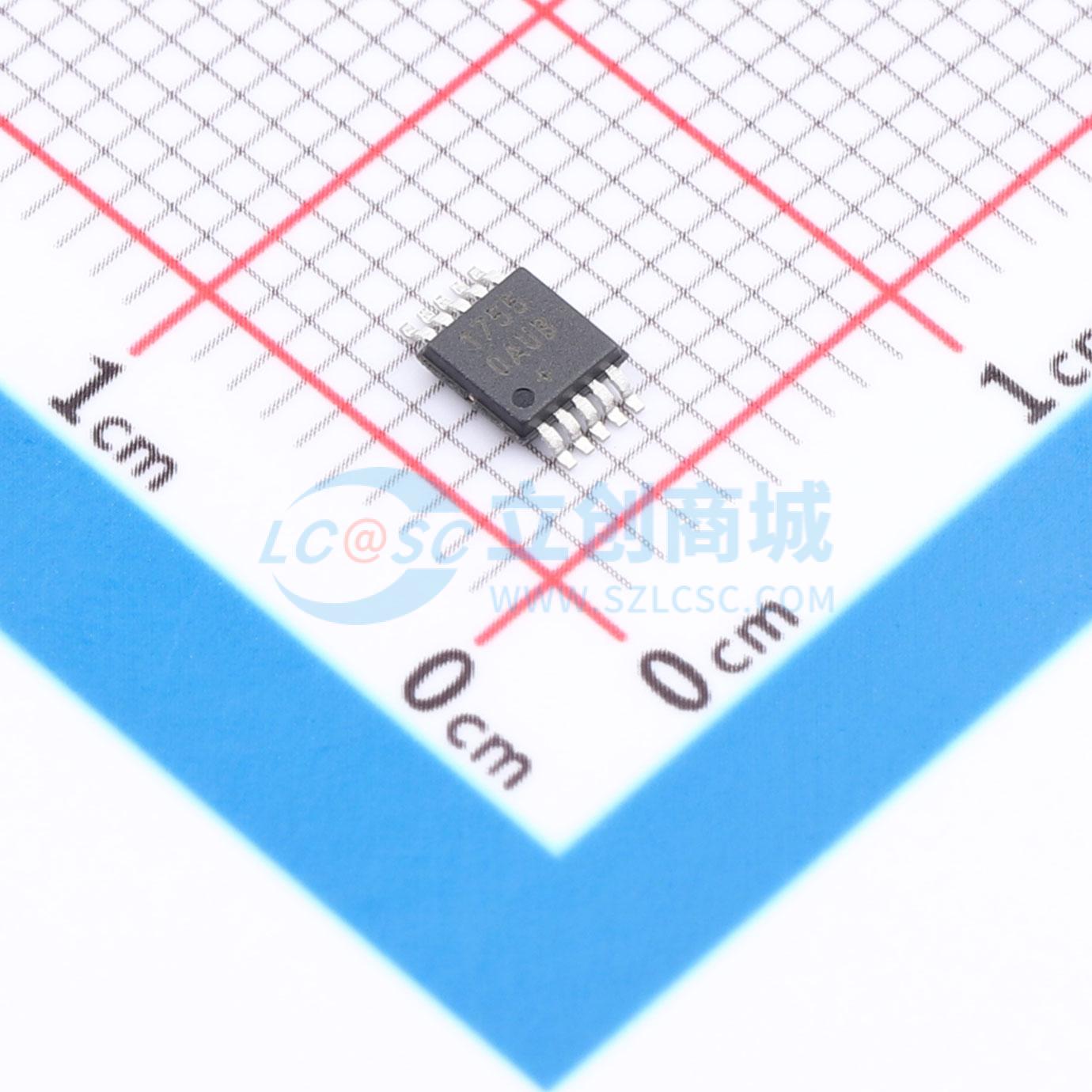

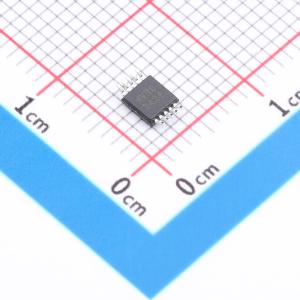

温馨提醒：图片仅供参考，商品以实物为准

MAX17550AUB+

60V、25mA超小型、高效同步降压型DC-DC转换器，空载电源电流22μA

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 60V, 25mA，超小型，高效，同步降压DC-DC变换器，空载供电电流22μA
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX17550AUB+
商品编号: C1356038
商品封装: MSOP-10
包装方式: 管装
商品毛重: 0.001克(g)

商品参数

商品概述

MAX17550是一款高效、高压、集成MOSFET的同步降压DC-DC转换器，输入电压范围为4V至60V。该转换器可提供高达25mA的电流，输出电压范围为0.8V至0.9 x VIN。在-40℃至+125℃的温度范围内，反馈（FB）电压精度在±1.75%以内。 MAX17550采用峰值电流模式控制。该器件可在脉宽调制（PWM）或脉冲频率调制（PFM）模式下工作。该器件提供10引脚（3mmx2mm）TDFN和10引脚（3mmx3mm）μMAX封装。提供仿真模型。

商品特性

减少外部元件数量和总体成本
无需肖特基二极管——同步整流
针对任意输出电压进行内部补偿
内置软启动功能
全陶瓷电容，布局紧凑
减少需库存的DC-DC稳压器数量
4V至60V宽输入电压范围
0.8V至0.9xVIN可调输出电压
100kHz至2.2MHz可调开关频率，支持外部同步
降低功耗
22μA静态电流
峰值效率>90%
PFM模式可提高轻载效率
1.2μA关断电流
在恶劣环境下可靠工作
峰值电流限制保护
内置输出电压监控复位功能
可编程EN/UVLO阈值
可在预偏置负载下单调启动
过温保护
工业级-40℃至+125℃宽环境工作温度范围 / -40℃至+150℃结温范围

应用领域

工业传感器和过程控制
高压LDO替代方案
电池供电设备
暖通空调和楼宇控制

数据手册PDF

放大查看下载PDF

优惠活动

4.1折

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4V~60V
	输出电压	-
	输出电流	25mA
	开关频率	2.2MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	22uA
	开关管(内置/外置)	内置
	输出类型	可调
