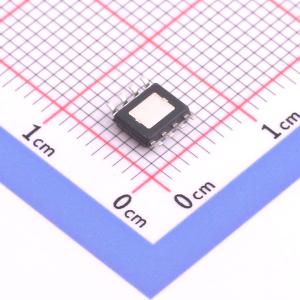

温馨提醒：图片仅供参考，商品以实物为准
L7986TA
降压型 3A 4.5V~38V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 3A步降开关稳压器
- 品牌名称
- ST(意法半导体)
- 商品型号
- L7986TA
- 商品编号
- C1355868
- 商品封装
- HSOP-8-EP
- 包装方式
- 管装
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~38V | |
| 输出电压 | 600mV~38V | |
| 输出电流 | 3A | |
| 开关频率 | 1MHz | |
| 工作温度 | -40℃~+150℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
L7986TA是一款降压型开关稳压器，内置电流限制为3.7 A（最小值）的功率MOSFET，因此根据应用条件，它能够向负载提供高达3 A的电流。 输入电压范围为4.5 V至38 V，输出电压可设置为从0.6 V至输入电压（VIN）。
商品特性
- 该器件所需的外部组件数量最少，内置一个250 kHz的开关频率振荡器，可通过外部调节至最高1 MHz。
- 带有外露焊盘的HSOP封装可将热阻RthJA降至40 ℃/W。
- 3 A直流输出电流
- 4.5 V至38 V输入电压
- 输出电压可从0.6 V开始调节
- 250 kHz开关频率，可编程至最高1 MHz
- 内置软启动和使能功能
- 低压差工作：100%占空比
- 电压前馈
- 零负载电流工作
- 过流和热保护
- HSOP8封装
- 保证过温范围（-40 ℃至125 ℃）
应用领域
- 汽车领域：
- 汽车音响、汽车信息娱乐系统
- 工业领域：
- PLD、PLA、FPGA、充电器
- 网络领域：XDSL、调制解调器、DC-DC模块
- 计算机领域：光存储、硬盘驱动器、打印机
- LED驱动
