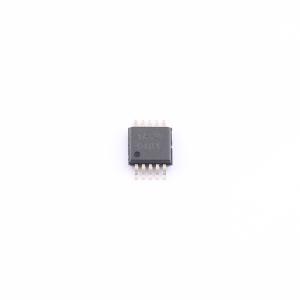

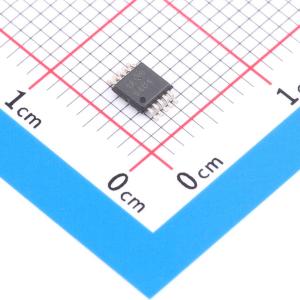

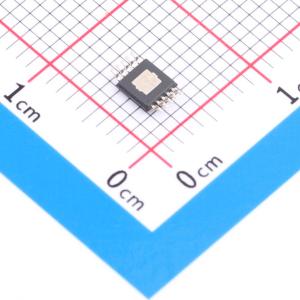

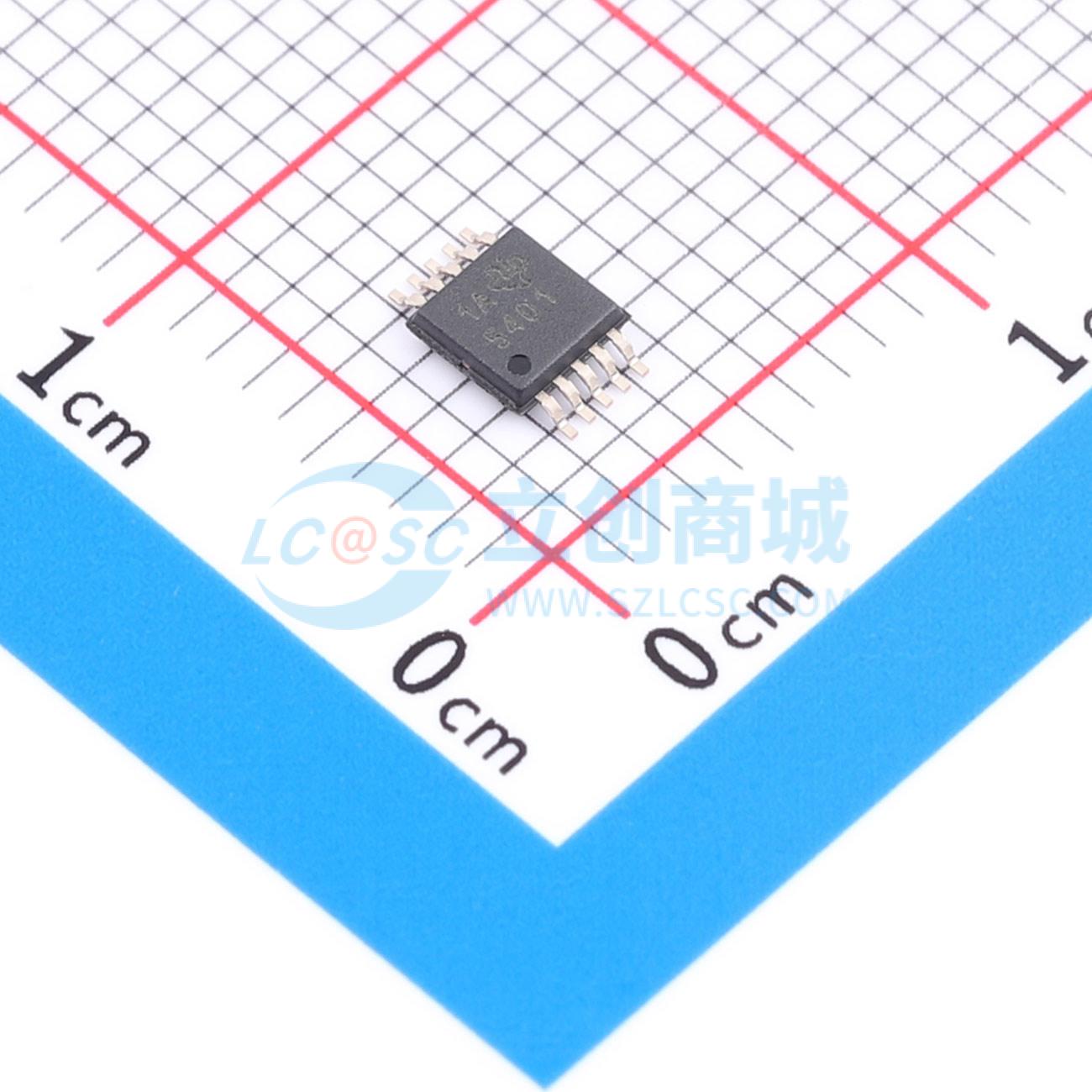

TPS5401DGQ
TPS5401DGQ
- 描述
- TPS5401 3.5V 至 42V 输入、0.5A 降压转换器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS5401DGQ
- 商品编号
- C1355895
- 商品封装
- MSOP-10-EP
- 包装方式
- 管装
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3.5V~42V | |
| 输出电压 | 800mV~39V | |
| 输出电流 | 500mA | |
| 开关频率 | 2.5MHz | |
| 工作温度 | -40℃~+150℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TPS5401 器件是一款42V、0.5A的降压稳压器，内置高边MOSFET。电流模式控制提供了简单的外部补偿和灵活的元件选择。在无负载输出调节电压时，低纹波脉冲跳跃模式可将电源电流降至116 μA。通过使能引脚，当使能引脚为低电平时，关断电源电流可降至1.3 μA。
欠压锁定内部设定为2.5V，但可以通过使能引脚增加。输出电压启动斜坡由软启动引脚控制，该引脚也可以配置用于sequencing/tracking。开漏电源正常信号指示输出电压在其标称电压的94%到107%之间。
宽范围的开关频率允许优化效率和外部元件尺寸。频率回折和热关断在过载条件下保护器件。
TPS5401 采用10引脚热增强型MSOP PowerPAD封装。
应用领域
- 12V 和 24V 工业和商用低功耗系统
- 电表
