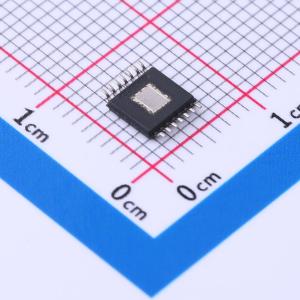

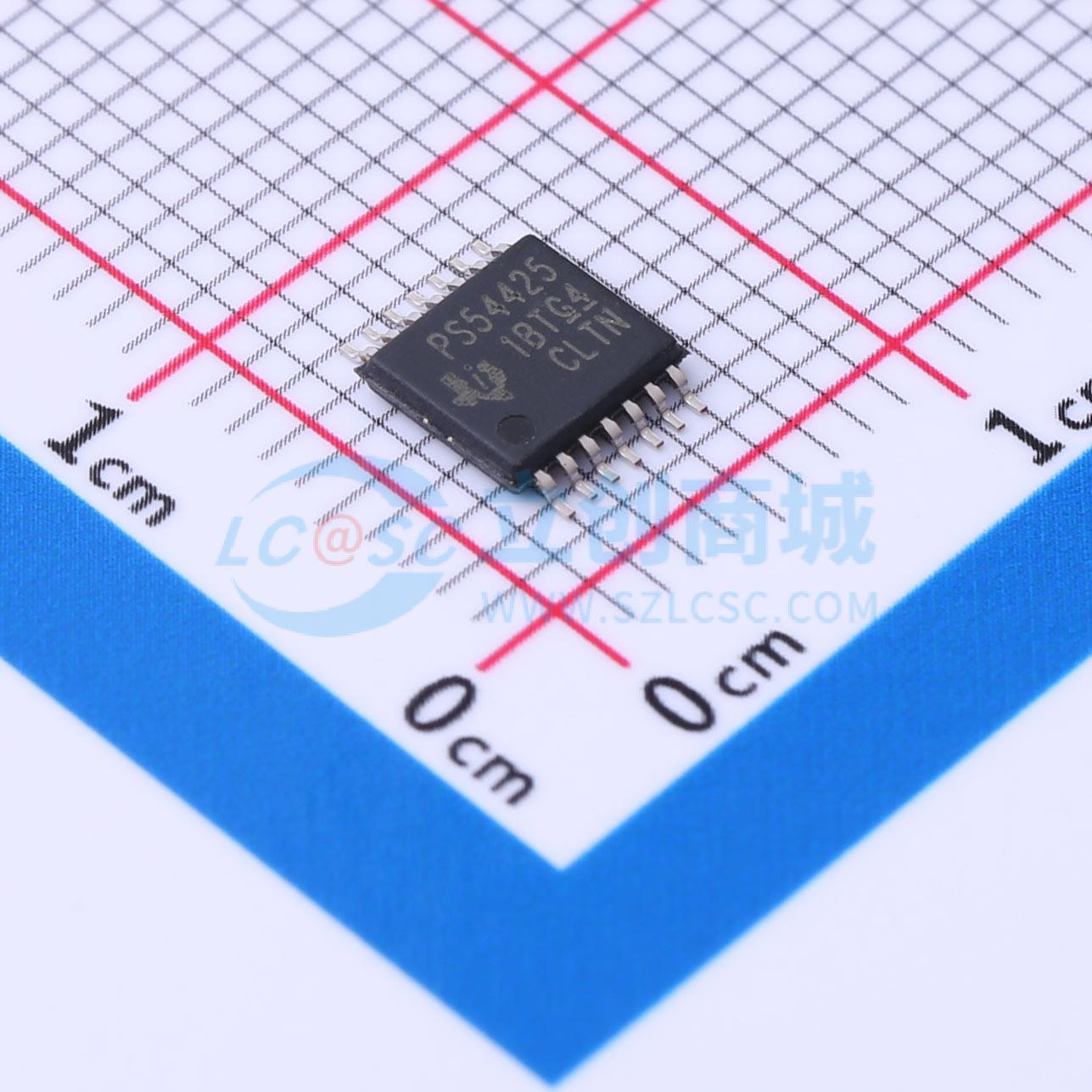

温馨提醒：图片仅供参考，商品以实物为准

TPS54425PWP

4A 输出单同步降压开关稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS54425 4.5V 至 18V 输入、4A 同步降压转换器
品牌名称: TI(德州仪器)
商品型号: TPS54425PWP
商品编号: C1355903
商品封装: HTSSOP-14-EP
包装方式: 管装
商品毛重: 0.24克(g)

商品参数

商品概述

TPS54425是一款采用自适应导通时间D-CAP2™模式的同步降压转换器。TPS54425使系统设计人员能够以经济高效、低元件数量和低待机电流的解决方案，完成各种终端设备电源总线稳压器的设计。TPS54425的主控制环路采用D-CAP2™模式控制，无需外部补偿元件即可实现非常快速的瞬态响应。TPS54425还拥有一项专利电路，使该器件能够适配低等效串联电阻（ESR）输出电容器（如POSCAP或SP-CAP）和超低ESR陶瓷电容器。该器件的输入电压范围为4.5 V至18 V。输出电压可在0.76 V至5.5 V之间进行编程。该器件还具备可调节的软启动时间和电源正常指示功能。TPS54425采用14引脚HTSSOP封装，工作温度范围为-40℃至85℃。

商品特性

D-CAP2™模式可实现快速瞬态响应、低输出纹波，并允许使用陶瓷输出电容器
宽VIN输入电压范围：4.5 V至18 V
输出电压范围：0.76 V至5.5 V
高效集成FET，针对低占空比应用进行优化 — 65 mΩ（高端）和55 mΩ（低端）
高效率，关断时电流小于10 μA
高初始带隙基准精度
可调节软启动
预偏置软启动
700 kHz开关频率（fSW）
逐周期过流限制
电源正常输出

应用领域

适用于低压系统的广泛应用
数字电视电源
高清蓝光光盘播放器
网络家庭终端
数字机顶盒（STB）

优惠活动

购买数量

(90个/管，最小起订量 1 个)

个

起订量：1 个90个/管

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~18V
	输出电压	760mV~5.5V
	输出电流	4A
	开关频率	700kHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	1.3mA
	开关管(内置/外置)	内置
	输出类型	可调
