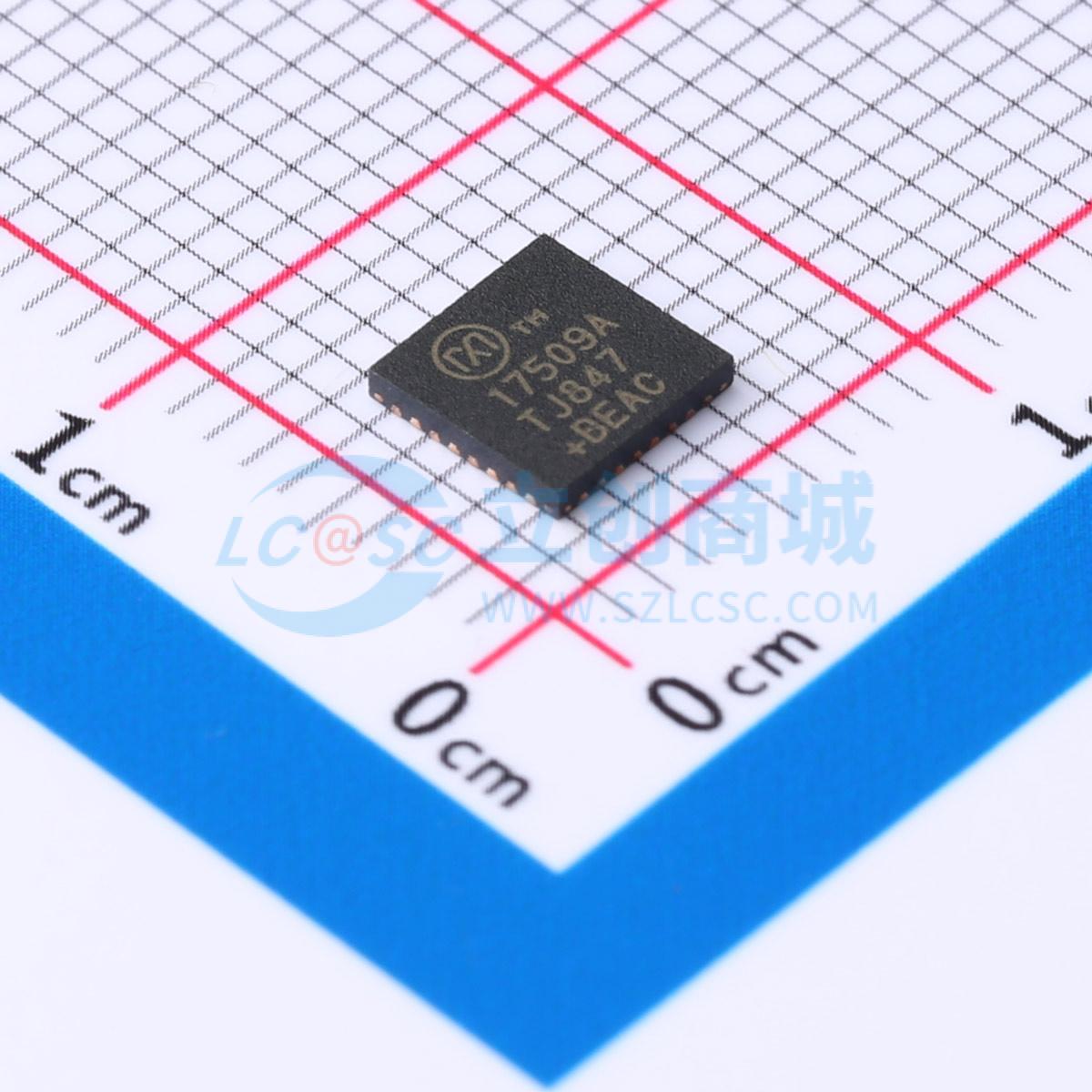

MAX17509ATJ+实物图

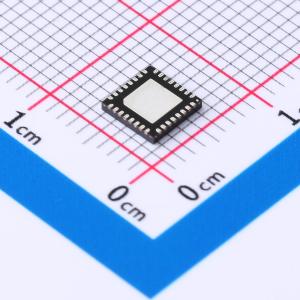

  • MAX17509ATJ+商品缩略图

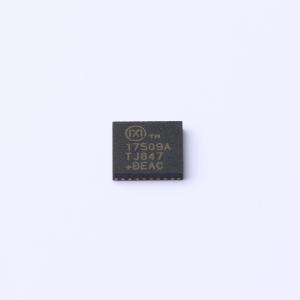

  • MAX17509ATJ+商品缩略图
  • MAX17509ATJ+商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

MAX17509ATJ+

4.5V-16V双3A高效同步降压DC-DC转换器

描述
MAX17509是一款4.5V至16V输入电压范围的双路3A高效同步降压DC-DC转换器,支持电阻编程。该器件可以配置为两个独立的3A电源或一个双相6A电源。输出电压可在0.904V至3.782V和4.756V至5.048V范围内调整,精度为±2%。
商品型号
MAX17509ATJ+
商品编号
C1355520
商品封装
TQFN-32-EP(5x5)​
包装方式
管装
商品毛重
0.11克(g)

商品参数

属性参数值
商品目录DC-DC电源芯片
功能类型降压型
工作电压4.5V~16V
输出电压-
输出电流-
开关频率-
工作温度-40℃~+125℃
属性参数值
同步整流
输出通道数2
拓扑结构降压式
静态电流(Iq)-
开关管(内置/外置)内置
输出类型可调

商品概述

MAx17509 集成了两个具有可编程特性的3A内部开关降压稳压器。可以配置为两个独立的3A电源,或者作为一个双相、单输出6A电源。的工作输入电压范围为4.5V至16V,并且可以独立调节输出电压,在0.904V至3.782V和4.756V至5.048V范围内,系统精度为±2%。

通过将电阻连接到配置引脚,允许用户选择多种可编程选项,从而为最终用户提供最大的灵活性。的两个关键亮点是针对任何输出电压的自配置补偿以及能够对Lx开关节点的转换速率进行编程以减轻噪声问题。在噪声敏感的应用中,例如FPGA中的高速多千兆收发器、RF和音频应用,这种独特的转换速率控制功能非常有益。提供了SYNC输入,以便与系统时钟同步操作多个器件。

MAx17509 提供了输出过压(OV)和欠压(UV)保护,以及具有可选打嗝/锁存选项的过流(OC)和欠流(UC)保护。它的工作温度范围为-40℃至+125℃,并提供热传感和过温(OT)保护的关断功能。采用32引脚5mm x 5mm TQFN封装。

应用领域

  • FPGA 和 DSP 内核电源
  • 工业控制设备
  • 多点负载 (POL) 电源供应
  • 基站点负载调节器

数据手册PDF

交货周期

订货25-27个工作日

购买数量

(60个/管,最小起订量 1020 个)
起订量:1020 个60个/管

总价金额:

0.00

近期成交0
