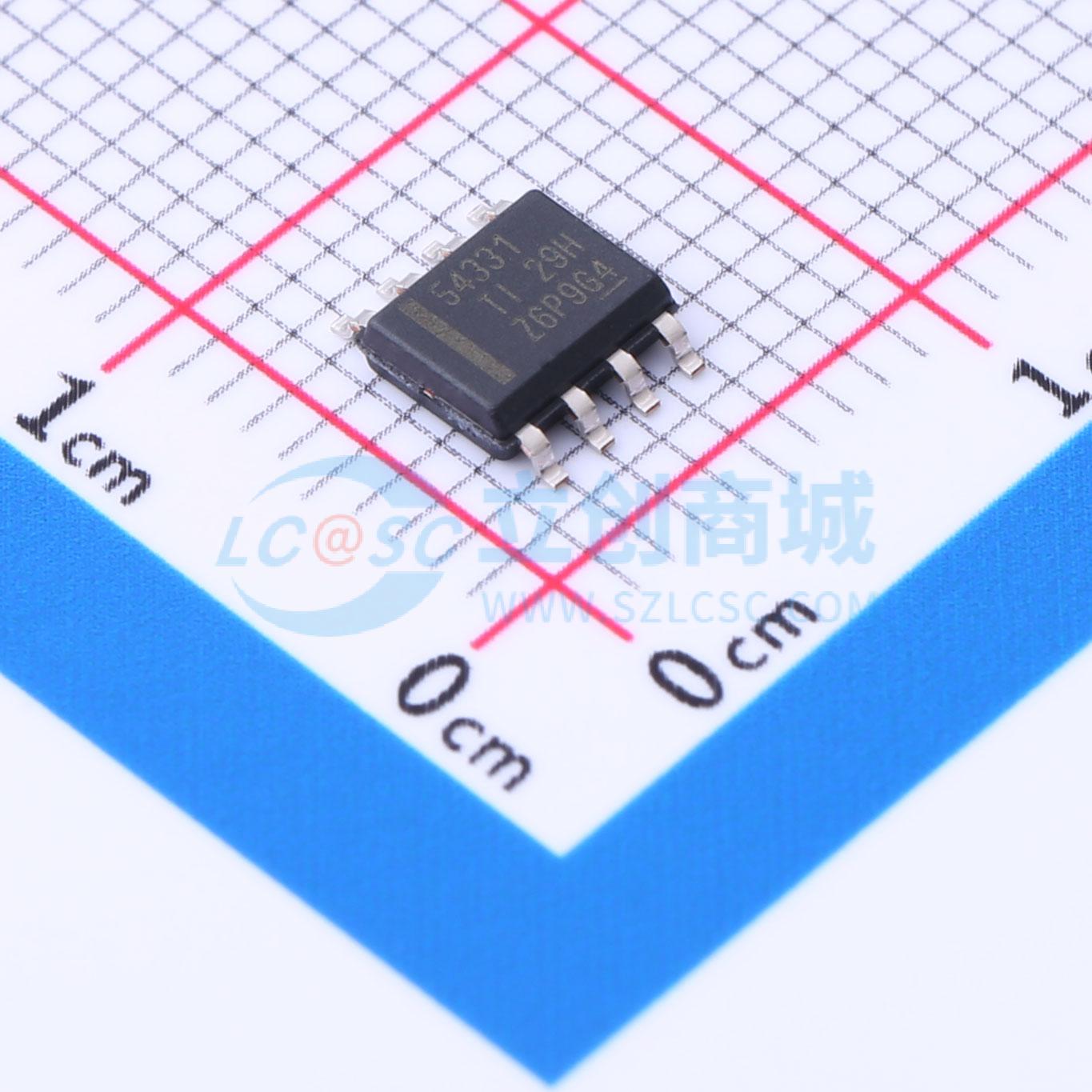

温馨提醒：图片仅供参考，商品以实物为准

TPS54331DDA

3A、28V 输入、直流/直流降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS54331 具有 Eco-mode 的 3.5V 至 28V 输入、3A、570kHz 降压转换器
品牌名称: TI(德州仪器)
商品型号: TPS54331DDA
商品编号: C1355528
商品封装: ESOP-8
包装方式: 管装
商品毛重: 0.45克(g)

商品参数

商品概述

TPS54331 器件是一款 28V、3A 非同步降压转换器，集成有一个低 RDS(on) 的高侧 MOSFET。为了提高轻负载条件下的效率，将自动激活脉冲跳跃 Eco - mode 特性。此外，1μA 的关断电源电流使得此器件可用于电池供电类应用。具有内部斜坡补偿的电流模式控制简化了外部补偿计算，并在允许使用陶瓷输出电容器的同时减少了元件数量。一个电阻分压器对输入欠压锁定的迟滞进行编程。过压瞬态保护电路可限制启动期间和瞬态条件下的电压过冲。逐周期电流限制方案、频率折返和热关断特性可在过载条件下对器件和负载施加保护。TPS54331 器件可采用 8 引脚 SOIC 封装和 8 引脚 SOPowerPAD 封装，这些封装经过内部优化可改进热性能。

商品特性

3.5V 至 28V 输入电压范围
可调节输出电压低至 0.8V
集成式 80mΩ 高侧 MOSFET
支持高达 3A 的持续输出电流
使用脉冲跳跃 Eco - mode 在轻负载条件下实现高效率
570kHz 固定开关频率
1μA 关断静态电流（典型值）
可调节慢启动限制浪涌电流
可编程 UVLO 阈值
过压瞬态保护
逐周期电流限制、频率折返和热关断保护
采用易于使用的 SOIC8 封装或热增强型 SOIC8 PowerPAD 封装
使用 TPS54331 并借助 WEBENCH PowerDesigner 创建定制设计方案

应用领域

消费类应用，诸如机顶盒、CPE 设备、LCD 显示屏、外设和电池充电器
工业用和车载音频电源
5V、12V 和 24V 分布式电源系统

优惠活动

购买数量

(75个/管，最小起订量 1 个)

个

起订量：1 个75个/管

总价金额：

￥ 0.00

近期成交59单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.5V~28V
	输出电压	800mV~25V
	输出电流	3A
	开关频率	570kHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	110uA
	开关管(内置/外置)	内置
	输出类型	可调
