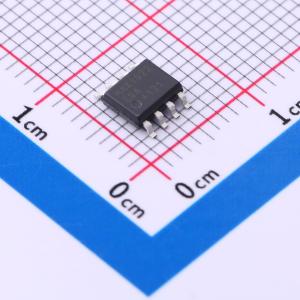

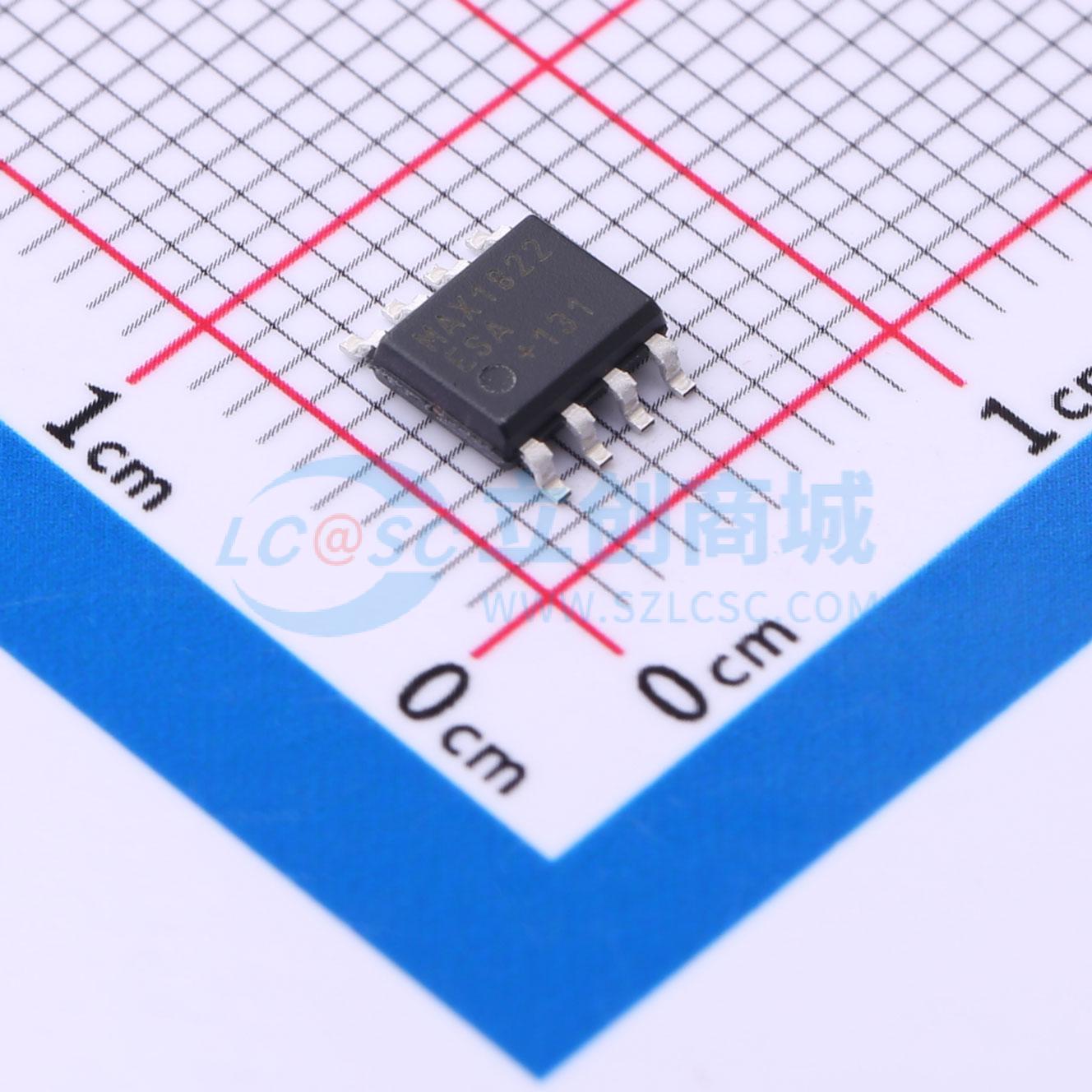

MAX1822ESA+

高端电源

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MAX1822高端电源采用稳压电荷泵，可产生比输入电源电压高11V的稳压输出电压，为高端开关和控制电路供电。MAX1822允许在通常需要使用成本高、效率低的P沟道FET和PNP晶体管的电路中使用低电阻N沟道MOSFET（FET）。高端输出还消除了+5V和其他低压开关电路中对逻辑FET的需求。 +3.5V至+16.5V的输入电源范围以及仅150μA的典型静态电流，使MAX1822非常适合各种对效率要求极高的线供电和电池供电的开关及控制应用。此外，还提供一个逻辑电平的电源就绪输出（PR），用于指示高端电压何时达到合适的电平。 MAX1822采用8引脚SO封装，仅需三个低成本的外部电容。MAX1822可与MAX622引脚兼容替换。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX1822ESA+
商品编号: C1355544
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.7克(g)

商品参数

商品概述

MAX1822高端电源采用稳压电荷泵，可产生比输入电源电压高11V的稳压输出电压，为高端开关和控制电路供电。MAX1822允许在通常需要使用成本高、效率低的P沟道FET和PNP晶体管的电路中使用低电阻N沟道MOSFET（FET）。高端输出还消除了+5V和其他低压开关电路中对逻辑FET的需求。 +3.5V至+16.5V的输入电源范围以及仅150μA的典型静态电流，使MAX1822非常适合各种对效率要求极高的线供电和电池供电的开关及控制应用。此外，还提供一个逻辑电平的电源就绪输出（PR），用于指示高端电压何时达到合适的电平。 MAX1822采用8引脚SO封装，仅需三个低成本的外部电容。MAX1822可与MAX622引脚兼容替换。

商品特性

+3.5V至+16.5V工作电源电压范围
输出电压稳压至Vcc + 11V（典型值）
150μA（典型值）静态电流
电源就绪输出

应用领域

使用N沟道FET的高端电源控制
低压差稳压器
低电源电压下的电源开关
H桥开关
步进电机驱动器
电池负载管理
便携式计算机

数据手册PDF

放大查看下载PDF

优惠活动

8.4折

购买数量

(100个/管，最小起订量 1 个)

个

起订量：1 个100个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	电荷泵
	工作电压(Vin)	3.5V~16.5V
	静态电流(Iq)	500uA

	属性	参数值
	开关频率	90kHz
	工作温度	-40℃~+85℃
	功能类型	升压
