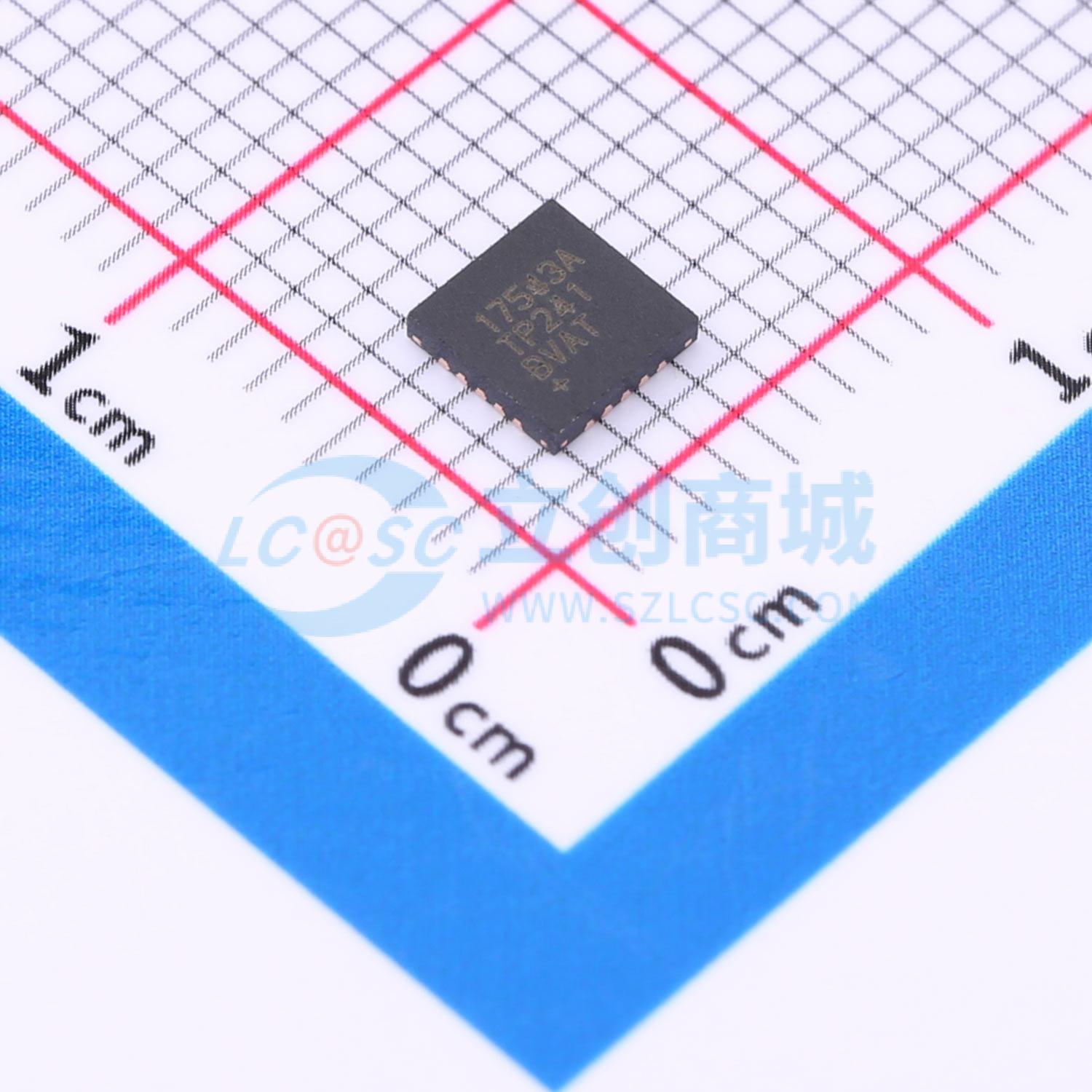

温馨提醒：图片仅供参考，商品以实物为准
MAX17543ATP+
高效高压同步降压DC-DC转换器
- 描述
- 4.5V-42V, 2.5A，高效率，同步降压DC-DC变换器，内置补偿
- 商品型号
- MAX17543ATP+
- 商品编号
- C1355570
- 商品封装
- TQFN-20-EP(4x4)
- 包装方式
- 管装
- 商品毛重
- 0.08克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~42V | |
| 输出电压 | - | |
| 输出电流 | 2.5A | |
| 开关频率 | 100kHz~2.2MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 118uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MAx17543高效率高压同步降压DC-DC转换器集成了MOSFET，可在4.5V至42V的输入电压范围内工作。该转换器可提供高达2.5A的电流，并生成从0.9V到0.9 x VIN的输出电压。反馈（FB）电压在-40℃至+125℃温度范围内的精度为±1.1%。
MAx17543采用峰值电流模式控制。可以在脉冲宽度调制（PWM）、脉冲频率调制（PFM）或不连续导通模式（DCM）控制方案下工作。
采用20引脚（4mm x 4mm）TQFN封装。提供仿真模型。
商品特性
- 减少外部组件和总成本
- 无需肖特基—同步操作
- 适用于任何输出电压的内部补偿
- 内置软启动
- 全陶瓷电容，紧凑布局
- 减少需要库存的 DC-DC 稳压器数量
- 宽输入电压范围 4.5V 至 42V
- 可调输出电压 0.9V 至 0.9 x VIN
- 可调开关频率 100kHz 至 2.2MHz，并支持外部同步
- 减少功耗
- 峰值效率 > 90%
- PFM/DCM 提高轻负载效率
- 关断电流 2.8 μA
- 峰值电流限制保护
- 内置带复位功能的输出电压监测
- 可编程 EN/UVLO 阈值
- 带预偏置负载的单调启动
- 过温保护
- 高工业温度范围 -40℃ 至 +125℃
- 结温范围 -40℃ 至 +150℃
应用领域
- 工业电源系统
- 分布式供电调节高压单板系统
- 基站电源供应
- 通用负载点电源
