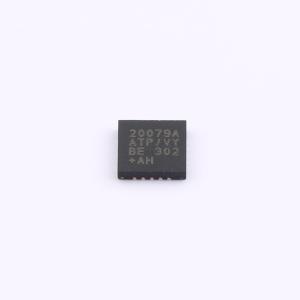

MAX20079AATP/VY+

汽车级36V 3.5A降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MAX20079是一款小型汽车级同步降压转换器,集成了高侧和低侧开关,设计用于提供高达3.5A的输出电流。输入电压范围为3V到36V,静态电流仅为3.5uA。该转换器支持固定5V和3.3V输出,也可通过外部电阻分压器配置为3V到12V的可调输出电压。开关频率为2.1MHz或400kHz。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX20079AATP/VY+
商品编号: C1355593
商品封装: SWTQFN-20(4x4)
包装方式: 管装
商品毛重: 0.082克(g)

商品参数

商品概述

MAx20079是一款小型汽车级同步降压转换器，集成了高边和低边开关。设计用于在3V至36V的输入电压下提供高达3.5A的电流，而在无负载时仅消耗3.5μA的静态电流。MAx20079在6V至18V的正常工作输入电压范围内提供±2%精度的输出电压。凭借65纳秒的最小导通时间能力，该转换器能够实现大的输入到输出转换比。可以通过观察PGOOD信号来监控电压质量。MAx20079可以在99%占空比下运行，从而进入压降模式，使其非常适合汽车和工业应用。该IC提供了固定输出电压为3.3V和5V的标准部件。此外，通过使用外部电阻分压器，MAx20079可以配置为3V至12V之间的输出电压。频率内部固定为2.1MHz，这允许使用小尺寸的外部元件，减少输出纹波，并保证没有AM干扰。还提供400kHz选项，以实现最小的开关损耗和最高效率。在轻负载下，MAx20079会自动进入跳过模式，在无负载时具有3.5μA的超低静态电流。它提供了引脚启用的扩频频率调制，旨在通过调制频率来最小化EMI辐射发射。

MAx20079采用小型4mm x 4mm 20引脚SW-TQFN封装，并且使用的外部元件非常少。智能封装布局使得该解决方案具有极低噪声和优异的EMI性能。

应用领域

汽车转换器
工业高压DC-DC转换器

数据手册PDF

放大查看下载PDF

优惠活动

7.5折起

购买数量

(75个/管，最小起订量 1 个)

个

起订量：1 个75个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~36V
	输出电压	3V~12V
	输出电流	3.5A
	开关频率	2.1MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	3.5uA
	开关管(内置/外置)	内置
	输出类型	可调
