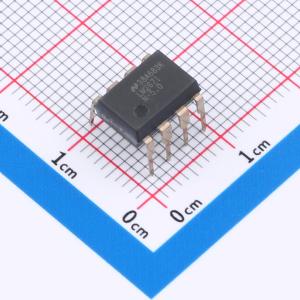

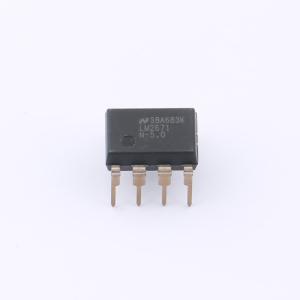

LM2671N-5.0/NOPB

LM2671系列稳压器是采用LMDMOS工艺制造的单片集成电路。这些稳压器为降压（buck）开关稳压器提供了所有有源功能，能够驱动500 mA的负载电流，具有出色的线性和负载调节能力。这些器件提供3.3 V、5 V、12 V的固定输出电压版本以及可调输出版本。 这些稳压器所需的外部元件数量最少，使用简单，包括专利内部频率补偿、固定频率振荡器、外部关断、软启动和频率同步功能。 LM2671系列的开关频率为260 kHz，因此与低频开关稳压器相比，所需的滤波元件尺寸更小。由于其效率非常高（> 90%），印刷电路板上的铜走线是唯一需要的散热方式。 多家不同制造商提供与LM2671配套使用的标准电感器系列。这一特性大大简化了使用这些先进IC的开关模式电源的设计。数据手册中还包含了适用于开关模式电源的二极管和电容器的选型指南。 其他特性包括：在指定的输入电压和输出负载条件下，输出电压的公差保证在±1.5%以内，振荡器频率的公差在±10%以内。具备外部关断功能，典型待机电流为50 μA。输出开关具有限流功能，以及热关断功能，可在故障条件下提供全面保护。

• 效率高达96%
• 提供8引脚SOIC、PDIP和WSON封装
• 设计简单易行
• 仅需5个外部元件
• 使用现成的标准电感器
• 提供3.3 V、5 V、12 V和可调输出版本
• 可调版本输出电压范围：1.21 V至37 V
• 在电压和负载条件下，最大输出电压公差为±1.5%
• 保证500 mA的输出负载电流
• 0.25 Ω DMOS输出开关
• 宽输入电压范围：8 V至40 V
• 260 kHz固定频率内部振荡器
• 具备TTL关断能力，低功耗待机模式
• 软启动和频率同步
• 热关断和限流保护

• 简单高效（> 90%）的降压（buck）稳压器
• 线性稳压器的高效预稳压器
