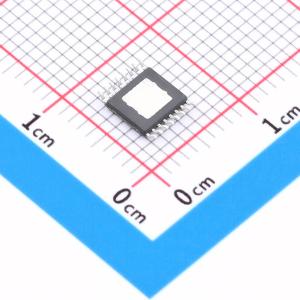

温馨提醒：图片仅供参考，商品以实物为准

LM2854MH-500/NOPB

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM2854 4A 500kHz/1MHz 同步降压稳压器
品牌名称: TI(德州仪器)
商品型号: LM2854MH-500/NOPB
商品编号: C1355662
商品封装: HTSSOP-16-EP
包装方式: 管装
商品毛重: 0.001克(g)

商品参数

商品概述

LM2854 PowerWise降压转换器是一款500kHz或1MHz降压开关稳压器，能够驱动高达4A的负载，并且拥有出色的电源转换效率、线路和负载调节性能以及输出精度。LM2854的输入电压轨范围为2.95V至5.5V，提供的高精度可调节输出电压低至0.8V。可通过外部小电容实现软启动，以便控制启动过程，从而使LM2854能够正常进入预偏置输出电压。部分内部补偿功能减少了外部无源组件数以及电压模式降压转换器应用中通常所需的PCB电路板空间，同时仍然能够灵活处理陶瓷和/或电解电容。该器件采用无损逐周期峰值电流限制为负载提供过流或短路故障保护，并通过使能比较器来简化电源排序进行了优化。LM2854采用外露焊盘HTSSOP - 16封装，提升了稳压器的散热性能。

商品特性

输入电压范围：2.95V至5.5V
最大负载电流为4A
高带宽电压模式控制环路，部分内部补偿
固定开关频率：500kHz或1MHz
35mΩ集成MOSFET开关
可调输出电压低至0.8V
经优化的基准电压初始精度和温漂
外部软启动控制，带跟踪功能
带滞后的使能引脚
待机电流低至230μA
预偏置负载启动功能
集成欠压锁定(UVLO)、过流保护(OCP)和热关断
100%占空比性能
散热薄型小外形尺寸(TSSOP)-16外露焊盘封装

应用领域

从5V或3.3V电源轨到低压负载点(POL)的稳压面向现场可编程门阵列(FPGA)/数字信号处理器(DSP)/特定用途集成电路(ASIC)/微处理器(μP)内核或I/O电源的本地解决方案
宽带联网和通信基础设施
便携式计算

优惠活动

购买数量

(92个/管，最小起订量 1 个)

个

起订量：1 个92个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.95V~5.5V
	输出电压	800mV~5V
	输出电流	4A
	开关频率	-
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
