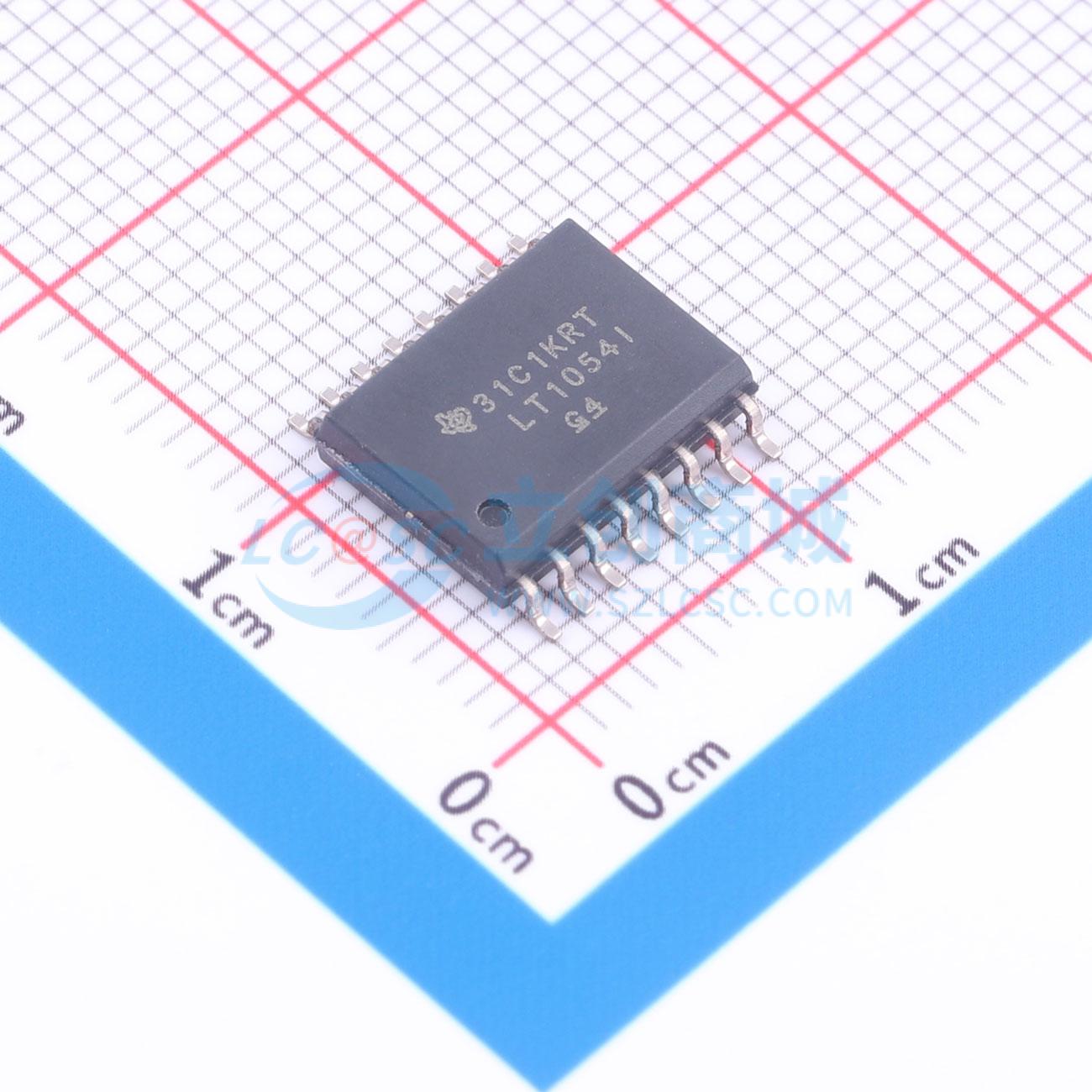

温馨提醒：图片仅供参考，商品以实物为准

LT1054IDW

描述: LT1054 具有稳压器的 3.5V 至 15V 输入电压、100mA 输出电流开关电容器电压转换器
品牌名称: TI(德州仪器)
商品型号: LT1054IDW
商品编号: C1355675
商品封装: SOIC-16-300mil
包装方式: 管装
商品毛重: 0.001克(g)

商品参数

商品概述

LT1054器件是一款带稳压器的双极性开关电容电压转换器。与以往的转换器相比，它能提供更高的输出电流，且电压损耗显著降低。自适应开关驱动方案可在较宽的输出电流范围内优化效率。输出电流为100 mA时，总电压降通常为1.1 V。这适用于3.5 V至15 V的全电源电压范围。静态电流通常为2.5 mA。 LT1054还具备稳压功能，这是以往开关电容电压转换器所没有的特性。通过添加一个外部电阻分压器，可获得稳压输出。该输出可针对输入电压和输出电流的变化进行稳压。将反馈端接地，LT1054还可进入关断模式。关断时的电源电流通常为100 μA。 LT1054的内部振荡器标称频率为25 kHz。振荡器引脚可用于调整开关频率或对LT1054进行外部同步。 LT1054C的工作环境温度范围为0℃至70℃。LT1054I的工作环境温度范围为 -40℃至85℃。

商品特性

输出电流：100 mA
低损耗：100 mA时为1.1 V
工作范围：3.5 V至15 V
用于稳压的基准和误差放大器
外部关断功能
外部振荡器同步功能
器件可并联使用
与LTC1044/7660引脚兼容

应用领域

工业通信（RS232）
数据采集电源
电压反相器
稳压器
负电压倍增器
正电压倍增器

交货周期

订货7-9个工作日

购买数量

(40个/管，最小起订量 1000 个)

个

起订量：1000 个40个/管

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	电荷泵
	工作电压(Vin)	3.5V~15V
	静态电流(Iq)	2.5mA
	输出电阻	10Ω
	开关频率	25kHz

	属性	参数值
	工作温度	-40℃~+85℃
	功能类型	反相
	输出电压(Vout)	-5V
	输出电流(Iout)	100mA
