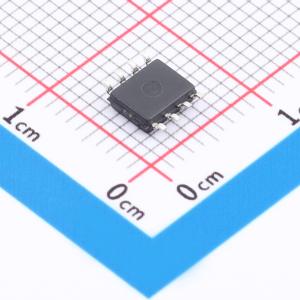

LMC7660IM/NOPB
CMOS电压转换器，可将正电压转换为负电压，无需外部二极管，低静态电流，高功率效率，使用内置振荡器，仅需2个外部组件
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LMC7660 1.5V 至 10V 开关电容器电压转换器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMC7660IM/NOPB
- 商品编号
- C1355682
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.175克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电荷泵 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 级联支持；输出短路保护 |
商品概述
LMC7660是一款CMOS电压转换器，能够将+1.5V至+10V范围内的正电压转换为对应的-1.5V至-10V负电压。LMC7660可与行业标准的7660进行引脚对引脚替换。该转换器具有以下特点：在全温度和电压范围内工作，无需外部二极管；静态电流低；功率效率高。 LMC7660利用其内置振荡器切换4个功率MOS开关，并对两个廉价的电解电容器进行充电。
商品特性
- 在全温度和电压范围内工作，无需外部二极管
- 低电源电流，最大200μA
- 可与7660进行引脚对引脚替换
- 宽工作范围1.5V至10V
- 97%的电压转换效率
- 95%的功率转换效率
- 使用方便，仅需2个外部元件
- 扩展温度范围
