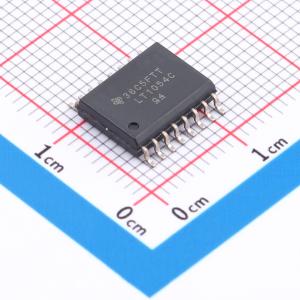

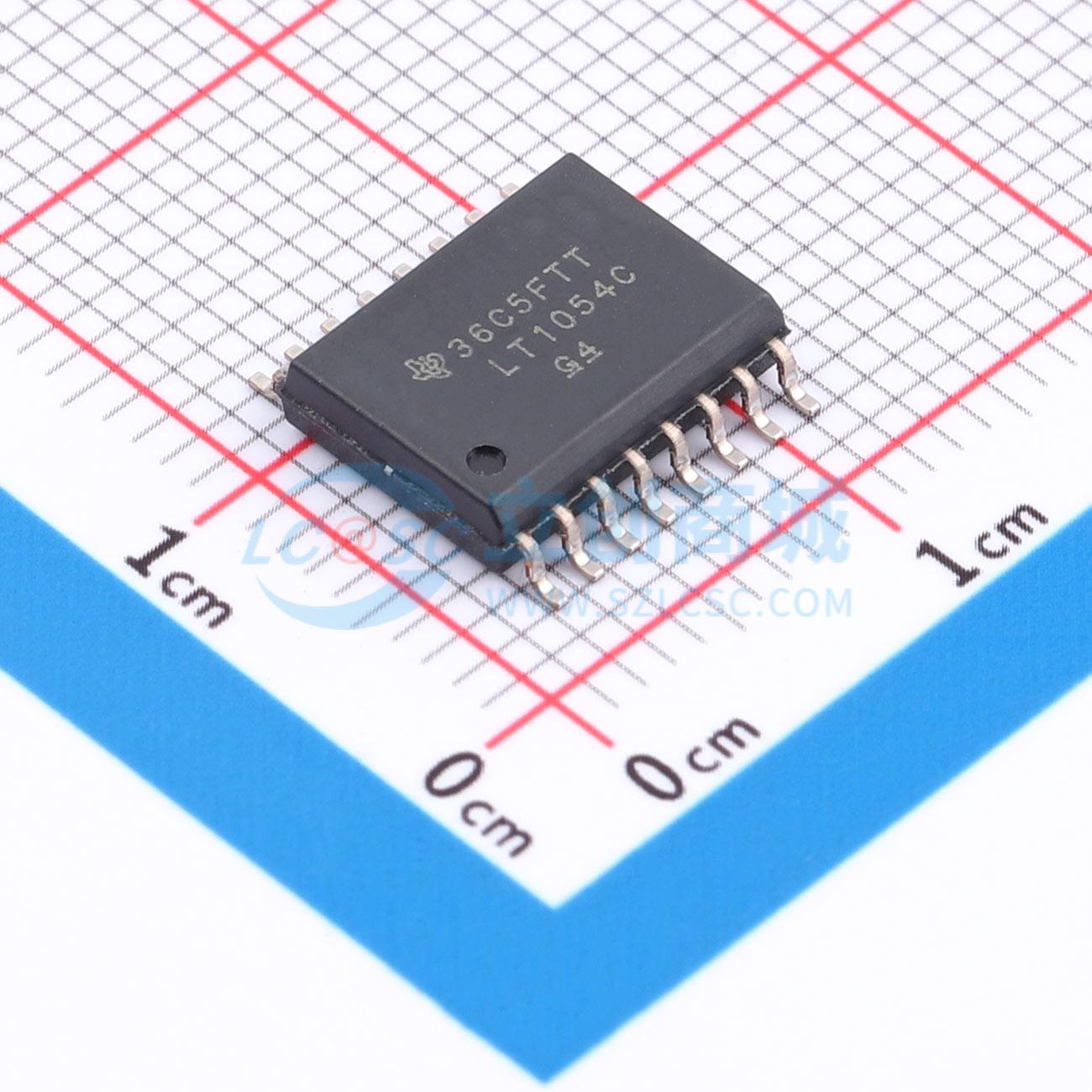

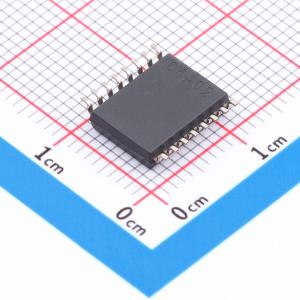

LT1054CDW

LT1054器件是一款带稳压器的双极性开关电容电压转换器。与以往的转换器相比，它能提供更高的输出电流，且电压损耗显著降低。自适应开关驱动方案可在较宽的输出电流范围内优化效率。 输出电流为100 mA时，总电压降通常为1.1 V。这适用于3.5 V至15 V的全电源电压范围。静态电流通常为2.5 mA。 LT1054还具备稳压功能，这是以往开关电容电压转换器所没有的特性。通过添加一个外部电阻分压器，可获得稳压输出。该输出可针对输入电压和输出电流的变化进行稳压。将反馈端接地，LT1054还可进入关断模式。关断时的电源电流通常为100 μA。 LT1054的内部振荡器标称频率为25 kHz。振荡器引脚可用于调整开关频率或对LT1054进行外部同步。 LT1054C的工作环境温度范围为0℃至70℃。LT1054I的工作环境温度范围为 -40℃至85℃。

• 输出电流：100 mA
• 低损耗：100 mA时为1.1 V
• 工作范围：3.5 V至15 V
• 用于稳压的基准和误差放大器
• 外部关断功能
• 外部振荡器同步功能
• 器件可并联使用
• 与LTC1044/7660引脚兼容

• 工业通信（RS232）
• 数据采集电源
• 电压反相器
• 稳压器
• 负电压倍增器
• 正电压倍增器
