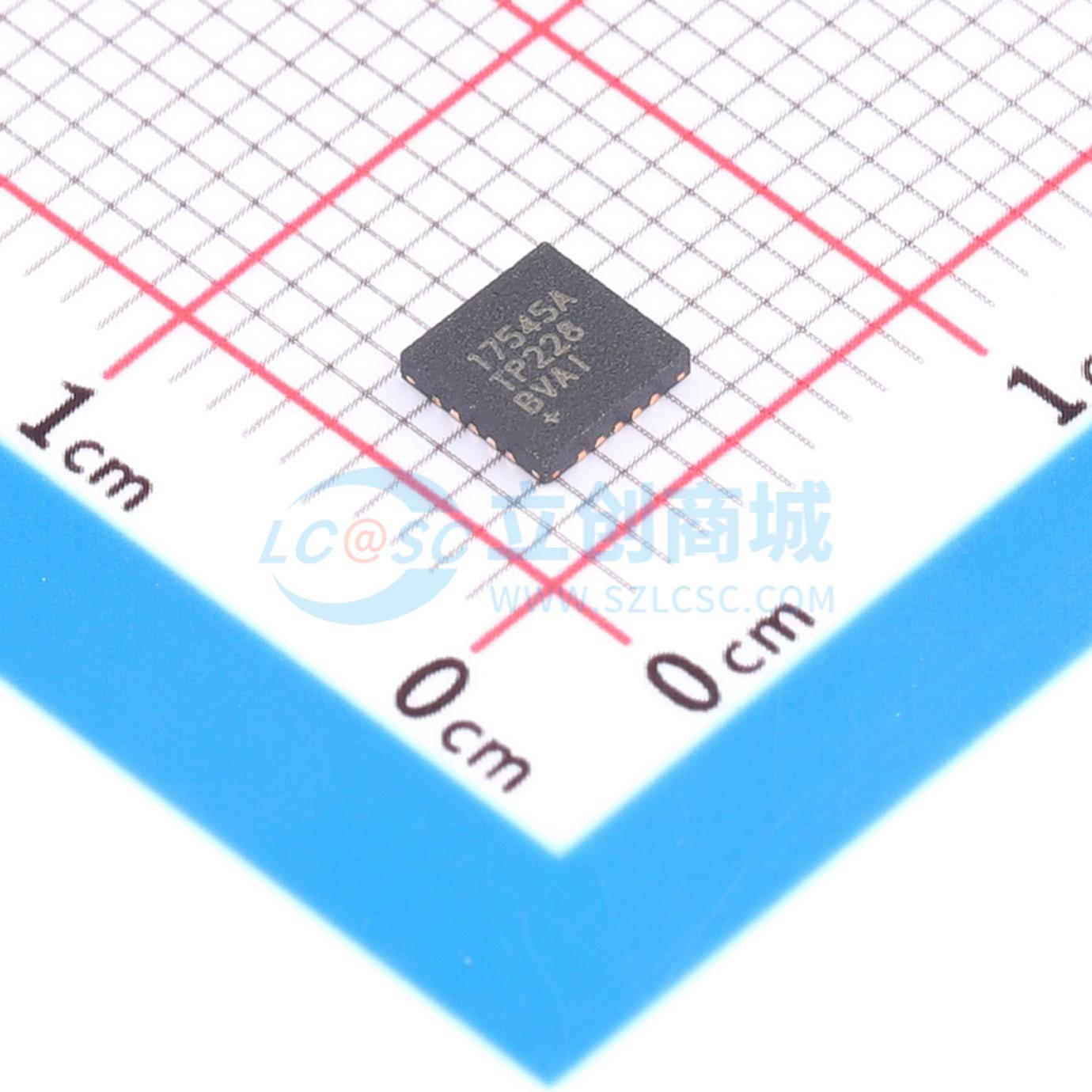

温馨提醒：图片仅供参考，商品以实物为准
MAX17545ATP+
4.5V-42V, 1.7A, 高效率同步降压DC-DC转换器
- 描述
- MAX17545是一款高效率、高压、同步整流降压DC-DC转换器,具有集成的MOSFET和内部补偿。工作电压范围为4.5V至42V,最大输出电流为1.7A,输出电压范围为0.9V至0.9 x Vin。反馈电压精度在-40°C至+125°C范围内为±1.1%。该转换器采用峰值电流模式控制,支持PWM、PFM和DCM模式。
- 商品型号
- MAX17545ATP+
- 商品编号
- C1355734
- 商品封装
- TQFN-20(4x4)
- 包装方式
- 管装
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~42V | |
| 输出电压 | - | |
| 输出电流 | 1.7A | |
| 开关频率 | 100kHz~2.2MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | - | |
| 输出类型 | 可调 |
商品概述
MAx17545高效率高压同步降压DC-DC转换器集成了MOSFET，可在4.5V至42V输入电压范围内工作。该转换器可提供高达1.7A的电流，并生成从0.9V到0.9 x VIN的输出电压。反馈（FB）电压在-40℃至+125℃温度范围内的精度为±1.1%。
MAx17545采用峰值电流模式控制。可以在脉冲宽度调制（PWM）、脉冲频率调制（PFM）或不连续导通模式（DCM）控制方案下工作。
采用20引脚（4mm x 4mm）TQFN封装。提供仿真模型。
商品特性
- 减少外部组件和总成本
- 无需肖特基—同步操作
- 适用于任何输出电压的内部补偿
- 内置软启动
- 全陶瓷电容器，紧凑布局
- 减少需要库存的DC-DC稳压器数量
- 宽4.5V至42V输入
- 可调0.9V至0.9 x VIN输出
- 100kHz至2.2MHz可调开关频率，并支持外部同步
- 降低功耗
- 峰值效率>90%
- PFM/DCM提高轻负载效率
- 关断电流2.8μA
- 在恶劣工业环境中可靠运行
- 峰值电流限制保护
- 内置带复位功能的输出电压监测
- 可编程EN/UVLO阈值
- 预偏置负载下的单调启动
- 过温保护
- 高工业环境温度范围-40℃至+125℃
- 结温范围-40℃至+150℃
应用领域
- 工业电源系统
- 分布式供电调节
- 高压单板系统
- 基站电源供应通用负载点
