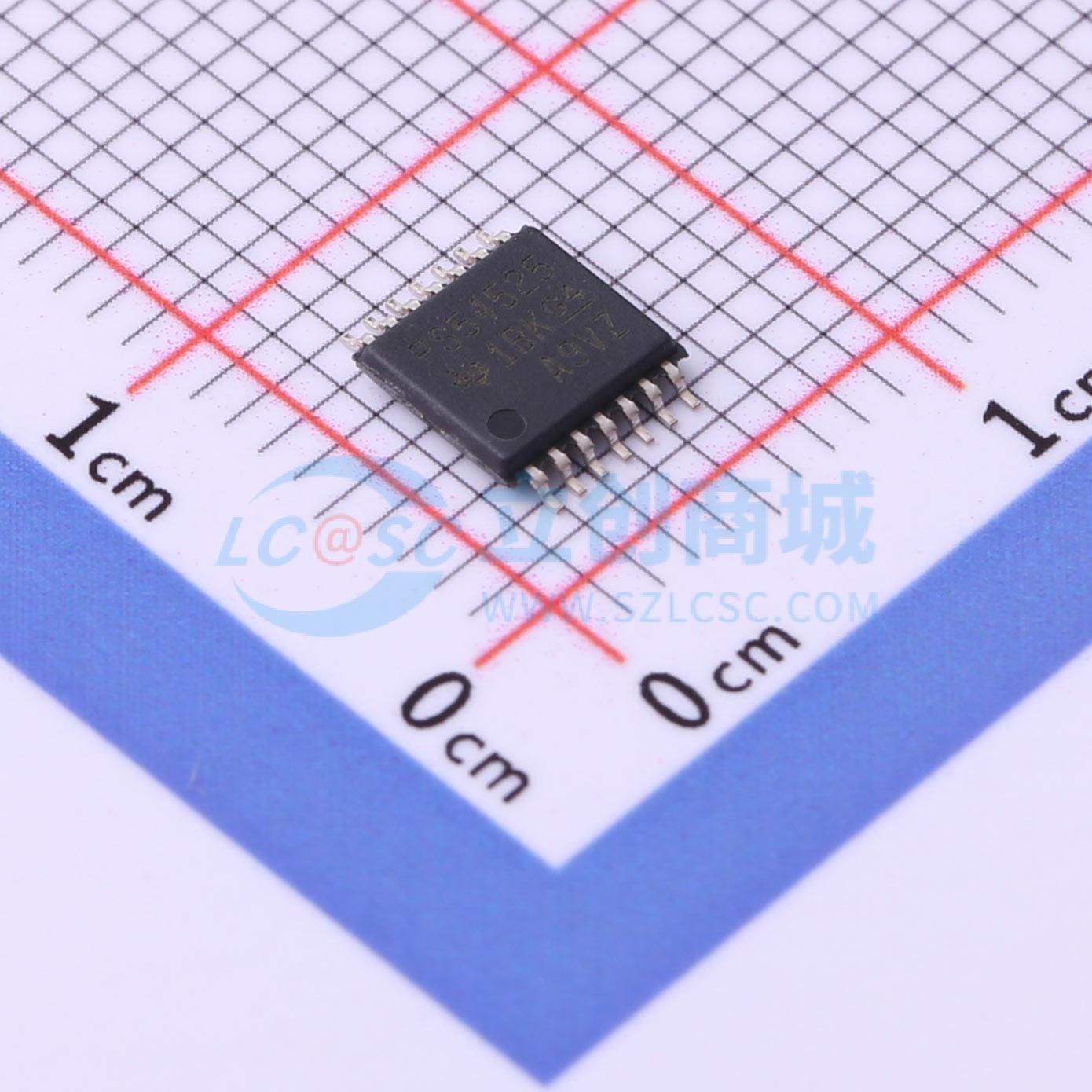

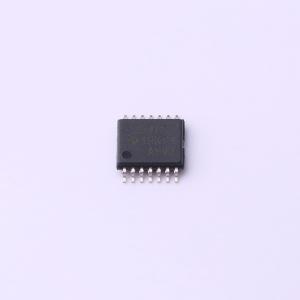

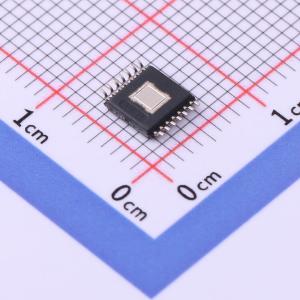

温馨提醒：图片仅供参考，商品以实物为准

TPS54525PWP

4.5V至18V输入、5.5A同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS54525是一款自适应接通时间D-CAP2M模式同步降压转换器,输入电压范围为4.5V至18V,输出电流可达5.5A。该器件支持快速瞬态响应,低输出纹波,且支持陶瓷输出电容器。高效率集成型FET,针对较低占空比应用进行了优化。
品牌名称: TI(德州仪器)
商品型号: TPS54525PWP
商品编号: C1355665
商品封装: HTSSOP-14-EP
包装方式: 管装
商品毛重: 0.19克(g)

商品参数

商品概述

TPS54525 是一款自适应接通时间 D-CAP2™ 模式同步降压转换器。可帮助系统设计人员通过低成本、低元件数量的低待机电流解决方案，为各种终端设备设计电源总线稳压器。主控制环路采用 D-CAP2™ 模式控制，无需外部补偿元件便可实现超快的瞬态响应。专有电路还有助于该器件适应诸如 POSCAP 或 SP-CAP 等低等效串联电阻 (ESR) 输出电容器以及超低 ESR 陶瓷电容器。工作输入电压 VIN 介于 4.8V 至 18V 之间。输出电压可在 0.76V 与 5.5V 之间进行编程。特有一个可调软启动时间和一个电源正常功能。采用 14 引脚散热薄型小外形尺寸 (HTSSOP) 封装，设计工作温度介于 -40°C 到 85°C 之间。

商品特性

D-CAP2™ 模式支持快速瞬态响应低输出纹波且支持陶瓷输出电容器
宽 VIN 输入电压范围：4.5V 至 18V
输出电压范围：0.76V 至 5.5V
高效率集成型 FET 针对较低占空比应用进行了优化 - 63mΩ（高侧）与 33mΩ（低侧）
高效率，关断时流耗少于 10μA
高初始带隙基准精度
可调软启动
预偏置软启动
650kHz 开关频率 (fSW)
逐周期过流限制
电源正常状态输出

应用领域

低电压系统的广泛应用
数字电视电源
高清蓝光光盘播放器
网络家庭终端设备
数字机顶盒 (STB)

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~18V
	输出电压	760mV~5.5V
	输出电流	5.5A
	开关频率	650kHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
