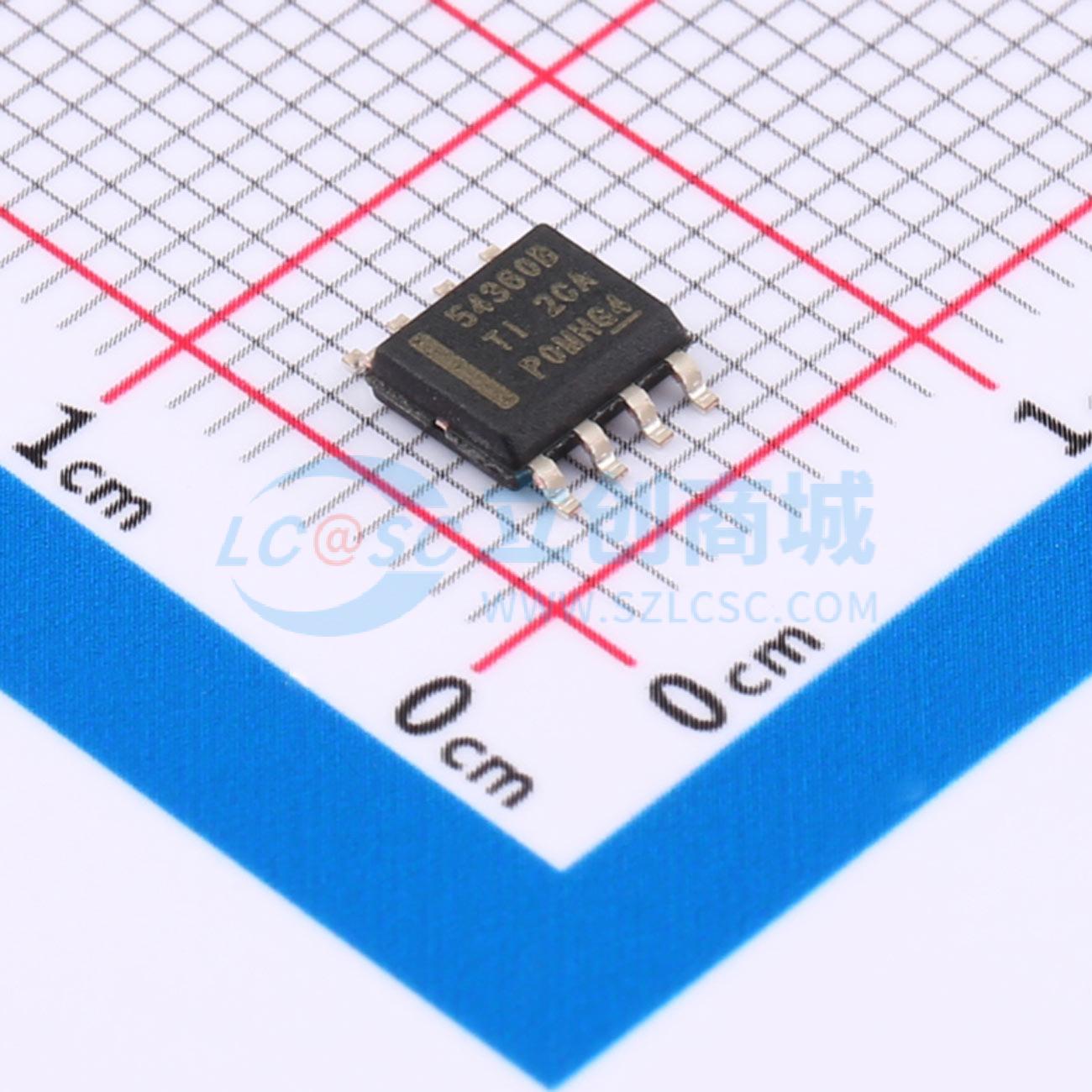

温馨提醒：图片仅供参考，商品以实物为准

TPS54360BQDDAQ1

TPS54360B-Q1 60V 输入、3.5A 降压直流/直流转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS54360B-Q1 是一款具有集成型高侧 MOSFET 的 60V、3.5A 降压稳压器。按照 ISO7637 标准,此器件能够耐受的抛负载脉冲高达 65V。电流模式控制提供简单的外部补偿和灵活的组件选择。低纹波脉冲跳跃模式可将无负载电源电流降至 146uA。当使能引脚被拉至低电平时,关断电源电流将降至 2uA。
品牌名称: TI(德州仪器)
商品型号: TPS54360BQDDAQ1
商品编号: C1355717
商品封装: SOIC-8-EP
包装方式: 管装
商品毛重: 0.08克(g)

商品参数

商品概述

TPS54360B-Q1是一款具有集成型高侧MOSFET的60V、3.5A降压稳压器。按照ISO 7637标准，此器件能够耐受的抛负载脉冲高达65V。电流模式控制提供了简单的外部补偿和灵活的组件选择。低纹波脉冲跳跃模式可将无负载电源电流降至146μA。当使能引脚被拉至低电平时，关断电源电流将降至2μA。欠压闭锁在内部设定为4.3V，但可用一个使能引脚上的外部电阻分压器将之提高。输出电压启动斜坡采用内部控制，可实现受控启动并消除过冲。宽开关频率范围可实现对效率或者外部组件尺寸进行的优化。频率折返和热关断在过载条件下保护内部和外部组件。 TPS54360B-Q1可提供8引脚散热增强型HSOP PowerPAD封装。

商品特性

符合汽车应用认证，具有符合AEC-Q100标准的下列结果：
- 器件温度1级：-40°C至125°C的环境运行温度范围
- 器件人体放电模式(HBM)静电放电(ESD)分类等级H1C
- 器件组件充电模式(CDM) ESD分类等级C3B
可在轻负载条件下实现高效率，采用脉冲跳跃Eco-Mode™
146μA静态运行电流和2μA关断电流
100KHz至2.5MHz可调节开关频率
同步至外部时钟

应用领域

车辆附件：全球卫星定位(GPS)，娱乐系统，高级驾驶员辅助系统(ADAS)，紧急呼叫系统(eCall)
USB专用充电端口和电池充电器
工业自动化和电机控制
12V、24V和48V工业、汽车及通信用电源系统

优惠活动

购买数量

(75个/管，最小起订量 1 个)

个

起订量：1 个75个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~60V
	输出电压	800mV~58.8V
	输出电流	3.5A
	开关频率	2.5MHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
