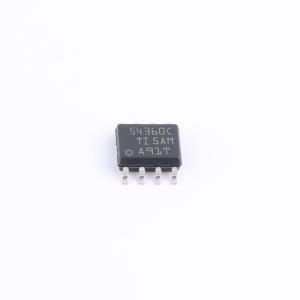

温馨提醒：图片仅供参考，商品以实物为准

TPS54360BDDA

具有Eco-ModeTM 的60V输入、3.5A降压直流/直流转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS54360B是一款具有集成型高侧MOSFET的3.5A持续电流、4.5A最低峰值电感器电流限制60V降压稳压器。它采用电流模式控制,可实现简单的外部补偿和灵活的组件选择。低纹波脉冲跳跃模式可将无负载电源电流减小至146uA。当启用引脚被拉至低电平时,关断电源电流被减少至2uA。轻负载条件下使用脉冲跳跃实现的高效率Eco mode。欠压闭锁在内部设定为4.3V,但可用使能引脚将其提高。该器件可在内部控制输出电压启动斜坡,从而控制启动过程并消除过冲。
品牌名称: TI(德州仪器)
商品型号: TPS54360BDDA
商品编号: C1355730
商品封装: SO-8-EP
包装方式: 管装
商品毛重: 0.001克(g)

商品参数

商品概述

TPS54360B是一款具有集成型高侧MOSFET的60V、3.5A降压稳压器。它采用电流模式控制，可实现简单的外部补偿和灵活的组件选择。低纹波脉冲跳跃模式可将无负载电源电流减小至146μA。当启用引脚被拉至低电平时，关断电源电流被减少至2μA。欠压闭锁在内部设定为4.3V，但可用使能引脚将之提高。该器件可在内部控制输出电压启动斜坡，从而控制启动过程并消除过冲。宽开关频率范围可实现对效率或者外部组件尺寸的优化。频率折返和热关断功能在过载情况下保护内部和外部组件不受损坏。TPS54360B采用8引脚热增强型HSOIC PowerPAD封装。

商品特性

输入电压范围4.5V至60V（绝对最大值65V）
3.5A持续电流、4.5A最低峰值电感器电流限制
电流模式控制直流/直流转换器
92mΩ高侧金属氧化物半导体场效应晶体管(MOSFET)
轻负载条件下使用脉冲跳跃实现的高效率Eco-mode
轻负载条件下使用集成型引导(BOOT)再充电场效应晶体管(FET)实现的低压降
146μA静态工作电流
2μA关断电流
100kHz至2.5MHz的固定开关频率同步至外部时钟
可调欠压闭锁(UVLO)电压和滞后
内部软启动
精确逐周期电流限制
过热、过压和频率折返保护
0.8%内部电压基准
8引脚HSOIC PowerPAD封装
-40°C至150°C TJ运行范围
使用TPS54360B并借助WEBENCH电源设计器创建定制设计方案

应用领域

12V、24V和48V工业和通信电力系统

优惠活动

购买数量

(75个/管，最小起订量 1 个)

个

起订量：1 个75个/管

总价金额：

￥ 0.00

近期成交26单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~60V
	输出电压	800mV~58.8V
	输出电流	3.5A
	开关频率	100kHz~2.5MHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	146uA
	开关管(内置/外置)	内置
	输出类型	可调
