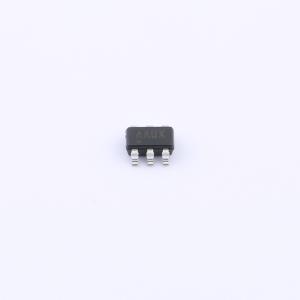

MAX1896EUT+T

MAX1896升压型DC-DC转换器集成了高性能电流模式、固定频率、脉冲宽度调制（PWM）电路和一个内部0.7Ω N沟道MOSFET，可提供高效且响应快速的稳压器。 高开关频率（1.4MHz）可实现快速环路响应，并能使用小型元件轻松进行滤波。MAX1896可在低至2.6V的输入电压下产生高达13V的输出电压。软启动功能可通过外部电容进行编程，该电容可设置输入电流的上升速率。在关断模式下，电流消耗可降至0.01μA。 MAX1896采用节省空间的6引脚SOT23封装。超小封装和高开关频率可实现低成本、节省空间的设计。

MAX1896是一款高效电源，采用电流模式、固定频率脉冲宽度调制（PWM）架构，可实现快速瞬态响应和低噪声运行。当负载变化时，误差放大器会设置为负载供电并调节输出电压所需的电感器峰值电流。为了在高占空比下保持稳定性，内部会将斜率补偿信号与电流检测信号相加。 在轻负载情况下，这种架构允许MAX1896跳过一些周期，以防止输出电压过充。

MAX1896可通过外部电容在上电时对软启动功能进行编程。当MAX1896开启时，软启动电容（CSS）会以4μA的恒定电流充电，直至电压升至0.5V。在此期间，SS电压直接控制电感器峰值电流，在VSS = 0.5V时电流为0A，在VSS = 1.5V时达到满电流限制。软启动周期完成后，即可提供最大负载电流。当MAX1896关闭时，软启动电容会在内部放电至地。 当SHDN引脚为低电平时，MAX1896进入关断模式，将电源电流降至0.01μA。在这种模式下，内部基准、误差放大器、比较器、偏置电路和N沟道MOSFET均会关闭。

• 输出电压可调，最高可达13V
• 5V输入时，保证输出12V/120mA
• 输入电压范围为2.6V至5.5V
• 与LT1613引脚兼容
• 关断电流为0.01μA
• 软启动功能可编程
• 采用节省空间的6引脚SOT23封装

• 笔记本电脑
• LCD显示器
• PCMCIA卡
• 便携式应用
• 手持设备
