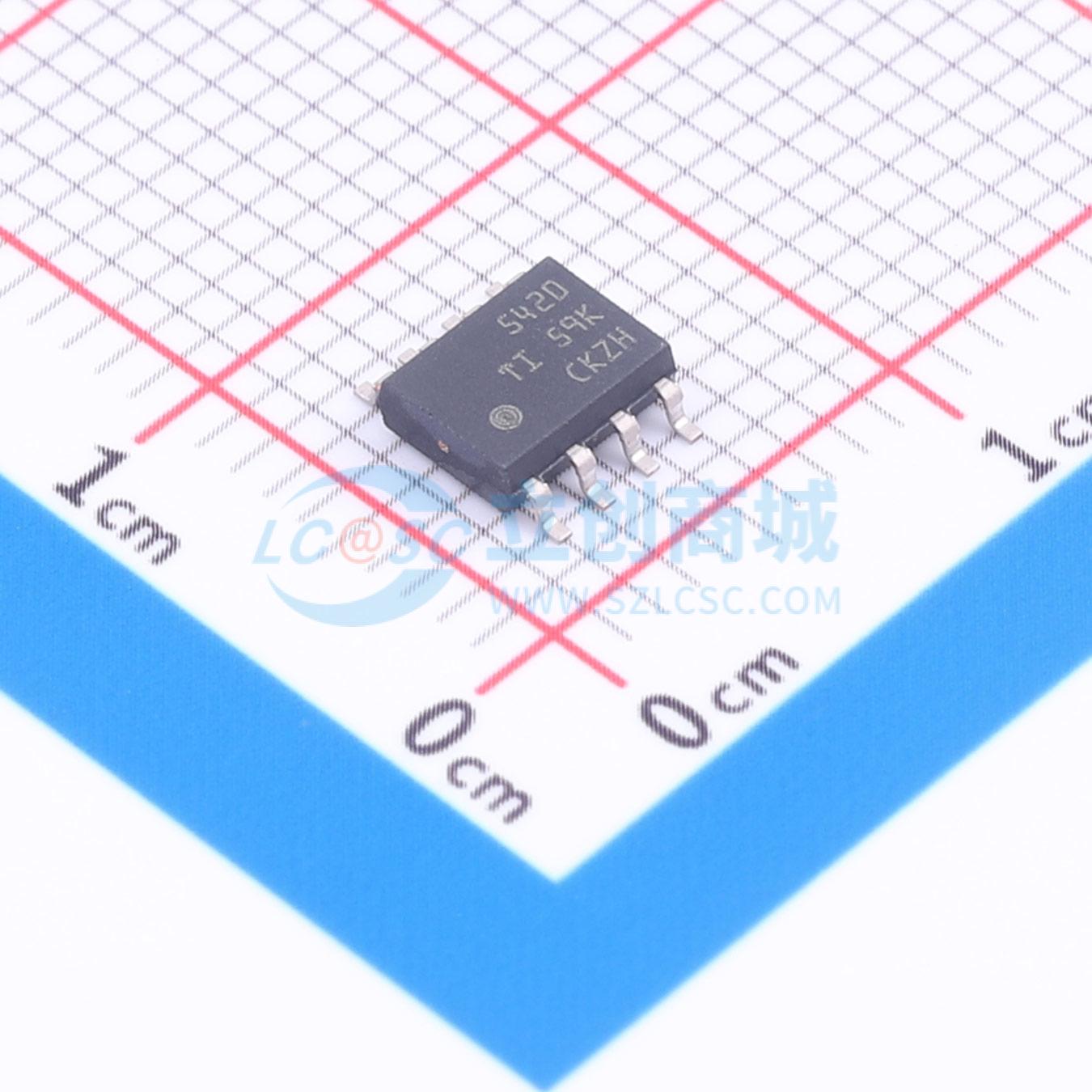

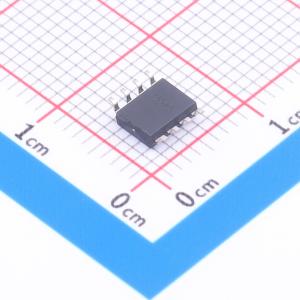

温馨提醒：图片仅供参考，商品以实物为准

TPS5420D

降压型 2A 5.5V~36V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS5420 5.5V 至 36V 输入、2A、500kHz 降压转换器
品牌名称: TI(德州仪器)
商品型号: TPS5420D
商品编号: C1355718
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.175克(g)

商品参数

商品概述

TPS5420 是一种高输出电流 PWM 转换器，集成了低电阻高压侧 N 沟道 MOSFET。在基板上还集成了高性能电压误差放大器，可在瞬态条件下提供紧密的电压调节精度；欠压锁定电路，防止输入电压达到 5.5 V 之前启动；内部设定的慢启动电路以限制浪涌电流；以及电压前馈电路以改善瞬态响应。通过使用 ENA 引脚，关断供电电流通常可降低至 18 μA。其他特性包括高电平使能、过流限制、过压保护和热关断。为了减少设计复杂性和外部元件数量，TPS5420 的反馈环路是内部补偿的。

TPS5420 器件采用易于使用的 8 引脚 SOIC 封装。TI 提供评估模块和 Designer 软件工具，以帮助快速实现高性能电源设计，满足激进的设备开发周期。

商品特性

宽输入电压范围：5.5 V 至 36 V
最高连续输出电流达2 A（峰值3 A）
集成110 mΩ MOSFET开关，效率高达95%
宽输出电压范围：可调至1.22 V，初始精度为1.5%
内部补偿减少了外部元件数量
固定500 kHz开关频率，减小滤波器尺寸
输入电压前馈改善了线性调整率和瞬态响应
系统保护功能包括过流限制、过压保护和热关断
工作结温范围：-40℃ 至 125℃
采用小型8引脚SOIC封装

应用领域

消费类：机顶盒、DVD、LCD显示器
工业和汽车音响电源
充电器、高功率LED电源
12V/24V分布式电源系统

优惠活动

购买数量

(75个/管，最小起订量 1 个)

个

起订量：1 个75个/管

总价金额：

￥ 0.00

近期成交16单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	5.5V~36V
	输出电压	1.22V~31V
	输出电流	2A
	开关频率	500kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
