温馨提醒：图片仅供参考，商品以实物为准

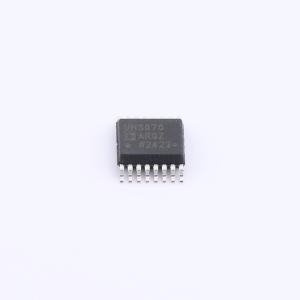

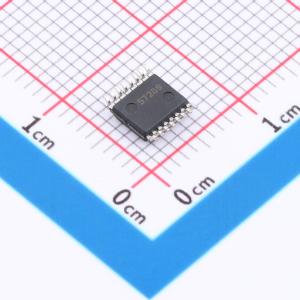

ADUM3070ARQZ
集成反馈功能的隔离式开关调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该隔离器是一款带内部MOSFET驱动器的稳压型直流-直流隔离电源控制器。直流-直流控制器基于iCoupler芯片级变压器技术，从次级侧进行内部隔离PWM反馈，并具备完整的环路补偿。这消除了使用光耦合器进行反馈的需求，并对环路进行补偿以确保稳定性。与非稳压隔离式直流-直流电源相比，该隔离器可提供更稳定的输出电压和更高的效率。小尺寸QSOP封装中完全集成的反馈和环路补偿，比任何分立解决方案的外形尺寸更小。稳压反馈在整个输出功率范围内提供相对平坦的效率曲线。该隔离器可实现一个直流-直流转换器，输入电压为5.0 V或3.3 V，隔离输出电压范围为3.3 V至24 V，输出功率高达2.5 W。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADUM3070ARQZ
- 商品编号
- C1355543
- 商品封装
- QSOP-16-150mil
- 包装方式
- 管装
- 商品毛重
- 0.001克(g)
商品参数
参数完善中
商品概述
ADuM3070隔离器是一款带内部MOSFET驱动器的稳压型直流-直流隔离电源控制器。该直流-直流控制器基于iCoupler芯片级变压器技术，具备从次级侧引入的内部隔离PWM反馈和完整的环路补偿功能。这消除了使用光耦进行反馈的需求，并对环路进行补偿以确保稳定性。 与非稳压型隔离式直流-直流电源相比，ADuM3070隔离器能提供更稳定的输出电压和更高的效率。采用小型QSOP封装的全集成反馈和环路补偿功能，使其外形尺寸比任何分立解决方案都更小。稳压反馈在整个输出功率范围内提供相对平坦的效率曲线。ADuM3070可实现一个直流-直流转换器，其隔离输出电压范围为3.3 V至24 V，输入电压可为5.0 V或3.3 V，输出功率最高可达2.5 W。
商品特性
- 内置补偿的隔离PWM反馈
- 输入电压为5 V时，初级侧变压器驱动器输出功率最高可达2.5 W
- 稳压可调输出：3.3 V至24 V
- 效率高达80%
- 200 kHz至1 MHz可调振荡器
- 上电软启动功能
- 逐脉冲过流保护
- 热关断
- 2500 V rms隔离
- 高共模瞬态抗扰度：>25 kV/μs
- 16引脚QSOP封装
- 高温工作：105℃
应用领域
- 电源启动偏置和栅极驱动
- 隔离式传感器接口
- 过程控制
优惠活动
购买数量
(98个/管，最小起订量 1 个)个
起订量：1 个98个/管
总价金额：
￥ 0.00近期成交2单
